產品簡介

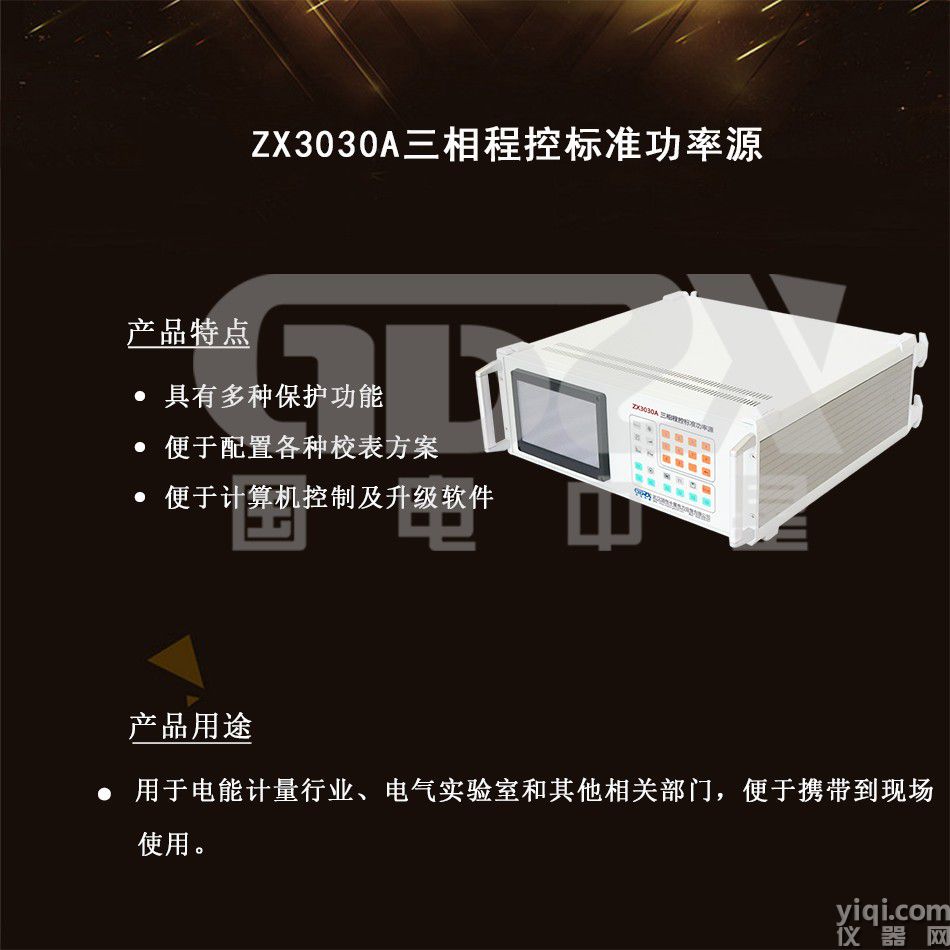

ZX3030A三相程控標準功率源采用表源一體化結構，全數字閉環標準源技術，使用嵌入式系統、大屏幕TFT彩色液晶顯示器、CPLD芯片和高精度A/D、D/A等一系列器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室和其他相關部門，便于攜帶到現場使用。

性能特點

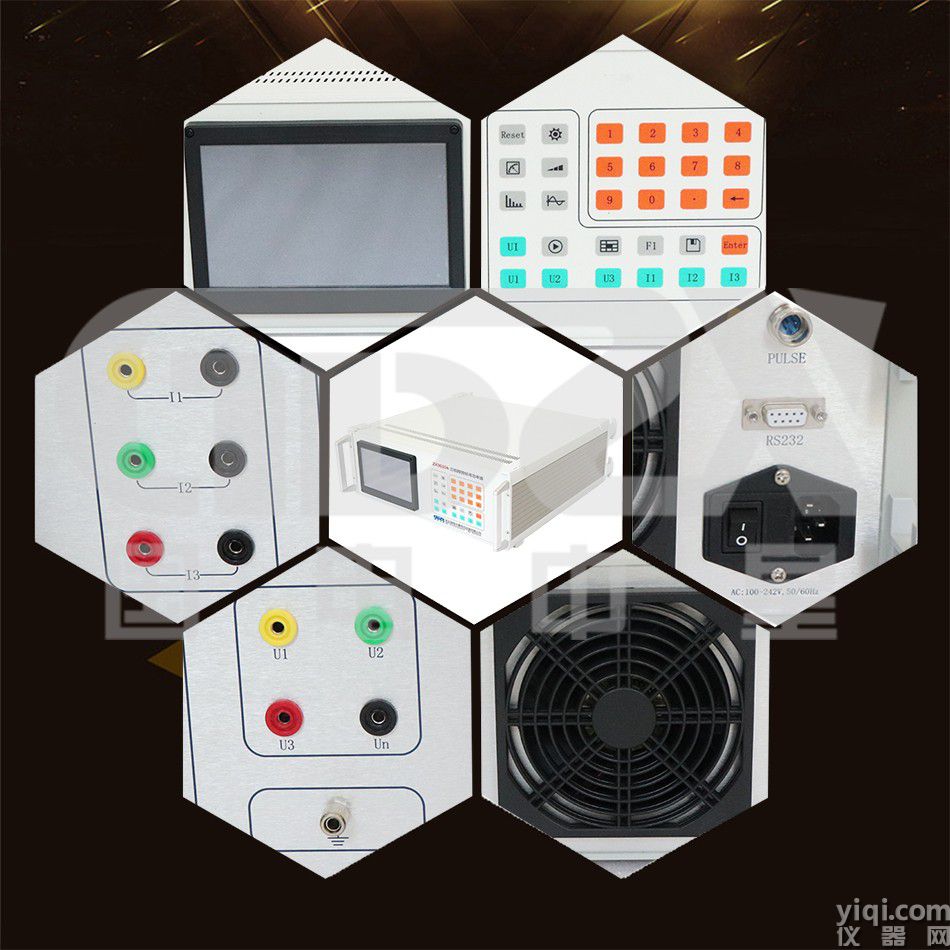

1. 采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便。

2. 內嵌高等級標準功率電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。

3. 具有多種保護功能：限流保護、功放保護、電壓短路保護、電流開路保護、功放熱保護等功能。

4. 智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定三相電壓、電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作。

5. 電流、功率因數試驗點豐富，便于配置各種校表方案。

6. 可校驗各種單相、三相及有功、無功電能表。

7. 數據存儲量大，可以很方便查詢到校驗數據。

技術參數

1. 電源輸出：

1) 交流相電壓輸出

a. 調節細度：0.01%RG

b. 分 辨 率：6位有效數字

c. 準 確 度：優于±0.05%RG

d. 穩 定 度：優于±0.01%RG/1min

e. 失 真 度：優于0.1% （非容性負載）

f. 輸出功率：額定每相 20VA

g. 滿負載調整率：小于±0.01%RG

h. 輸出范圍：10V～500V

i. 檔位設置：57.7V、100V、220V、380V，內部自動檔位切換。

2) 交流電流輸出

a. 調節細度：0.01%RG

b. 準 確 度：優于±0.05%RG

c. 分 辨 率：6位有效數字

d. 穩 定 度：優于±0.02% RG /1min

e. 失 真 度：優于 0.1%

f. 輸出功率：每相20VA。

g. 滿負載調整率：小于±0.01%RG

h. 輸出范圍：0.5mA～24A

i. 檔位設置：0.2A、1A、5A、20A，自動檔位切換 （電流0-100A可定制）

3) 功率輸出

a. 準確度：優于 0.05%RG

b. 穩定度：優于 0.01%/1min。

c. 分辨率：6位有效數字（有功功率、無功功率、視在功率）

4) 功率因數

a. 調節范圍：-1～0～ 1；

b. 分 辨 率：0.00001；

c. 準 確 度：0.0005。

5) 相位

a. 調節范圍：0～359.99°

b. 分 辨 率：0.001 °

c. 準 確 度：±0.02°

6) 頻率

a. 調節范圍：40Hz～70Hz

b. 分辨率：0.001Hz

c. 準確度：±0.002Hz

7) 諧波：可以準確輸出2～51次諧波。

注：如對產品型號、名稱、公司名及規格有特殊要求的，請在購買前告知我方：4000-828-027
