巖石節理滲流－剪切耦合伺服試驗系統融合了先進的伺服控制技術與多物理場耦合技術。伺服控制系統能夠?qū)B流壓力、剪切力等關鍵參數進行高精度閉環控制，滲流壓力控制精度可達 ±0.5%，剪切力控制精度達 ±1% FS，確保試驗過程中各項參數穩定、jing zhun。

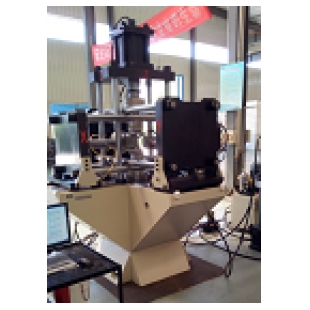

    西安力創（LETRY）公司應用自主研發的巖石節理滲流－剪切耦合伺服試驗系統，用于進行大比例平面應力應變巖石節理滲流－剪切耦合伺服試驗、地下地表工程三維試驗及軟巖試樣力學特性研究。

     進行三維地下工程-礦山巷道、公路隧道、基坑、地基和邊坡工程的施工與支護模擬，對于隧（巷）道，能夠真實模擬隧道在原巖應力（加載）中開挖（側限卸載）和支護的物理過程，利用實時數字?jǐn)z影和三維視頻技術，對巷道開挖支護過程中的巖體的宏觀、細觀變形場和應力場進行測試和分析，研究深埋巷道在高地應力條件下的開挖、破壞、支護平衡演化過程及其規律，以確定深埋巷道巖石工程的穩定性理論和合理有效的支護對策。

主要性能指標：

 1、伺服控制剪切試驗子系統

(1)zui大垂直力：1000kN；

(2)垂直力測量精度：示值的±1％（在滿量程的5％～100％的范圍內）；

(3)zui大水平力：500kN；

(4)水平力測量精度：示值的±1％（在滿量程的5％～100％的范圍內）；

(5)垂直方向變形測量范圍：0～20mm；

(6)垂直方向變形測量精度：±1％F·S；

(7)位移速度范圍：0.5mm/min～100mm/min；

(8)位移速度精度：示值的±1％（在滿量程的5％～100％的范圍內）；

(9)力、位移控制精度：示值的±1％（在滿量程的5％～100％的范圍內）；

(10)水平變形測量范圍：0～20mm；

(11)水平變形測量精度：±0.5％F·S；

(12)垂直方向的變形量測為四支位移傳感器，變形控制取其平均值；

(13)水平方向的變形量測為兩支位移傳感器，變形控制取其平均值。

  2、滲流子系統；

(1)滲流壓力：0.2MPa

(2)滲流壓力精度：示值的±1％（在滿量程的5％～100％的范圍內）；

  3、節理表面形態測試子系統

(1)zui大試件尺寸：X、Y方向(水平方向)0.4m；

(2)節理面直角坐標系行程：Z方向(豎直方向)0.2m；

(3)形態測試精度：±0.001mm。

（注：根據配置不同，價格上下浮動。）
