產品簡介

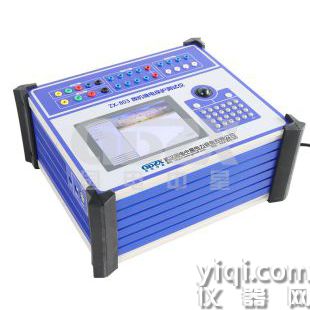

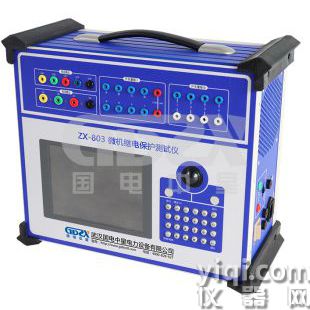

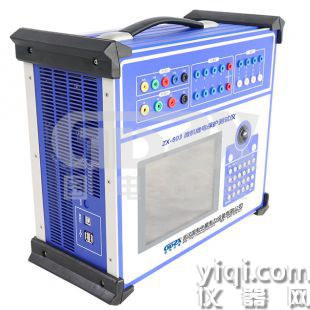

ZX-803三相繼電保護測試儀可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性和轉換性等故障進行整組試驗。

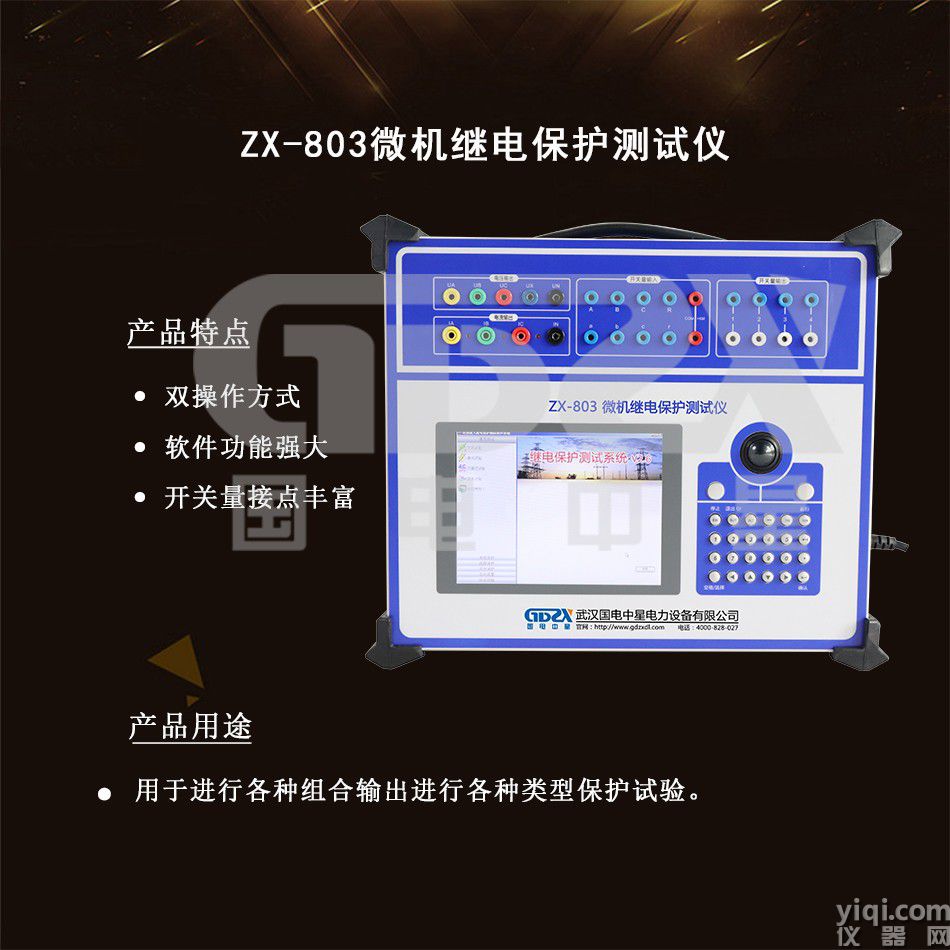

產品特性

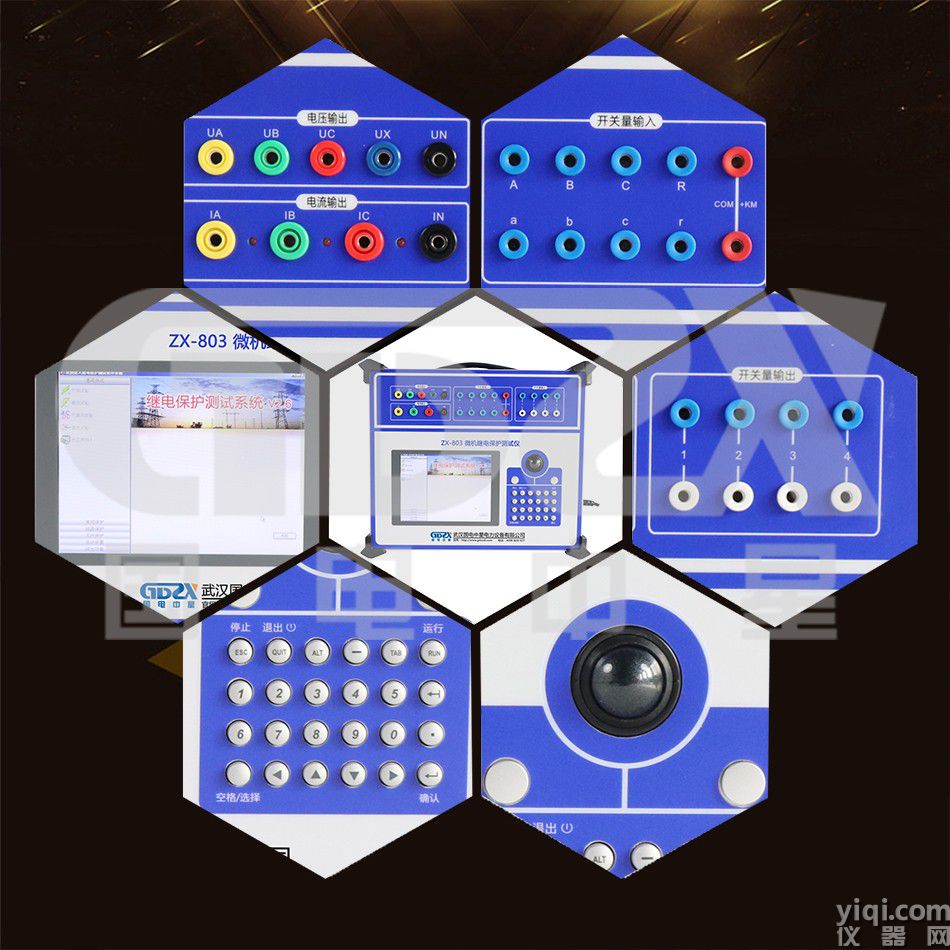

1.電壓電流輸出靈活組合     具有標準4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

2.單機操作方便    裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置全中文Windows平臺操作軟件。開機即可使用，操作方便快捷。

3.雙操作方式    除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能一致，真正完整的雙操作模式。

4.新型高保真線性功放    輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

5.高性能主機    輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控???高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量新技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

6.軟件功能強大    可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

7.具有獨立專用直流電源輸出   裝置設有一路110V 及 220V專用可調直流電源輸出。

8.接點豐富    具有8個接點輸入和4個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。

9.接口完整    裝置面板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；還帶有兩個USB口和RS232口，可與計算機及其它外部設備通信。

10.完善的自我保護功能    散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

11.輕小型高集成單機和一體化結構    采用了大量高科技精心設計的超輕小型結構，使得整機小巧輕便。
技術參數

1.交流電流輸出：3路，每路40A / 450VA  三相并聯120A/1000VA

2.交流電壓輸出：4路，每路120V / 80VA  線電壓240V/120VA

3.輸 出  精 度：0.2% （主量程范圍內）

4.直流電流輸出：3路，每路±10A/200VA

5.直流電壓輸出：3路，每路±160V/80VA

6.輸 出 精 度：0.5% （主量程范圍內）

7.相    位：0~360°

8.相位精度：＜0.2°

9.輸出頻率：0~1200Hz

10.頻率精度：＜0.001Hz

11.疊加諧波：2~24次

12.開 入 量：8路                            開 出 量：4對

13.獨立直流：DC110/220V，額定電流1.5A

14.尺    寸：396mm*354mm*178mm         重    量：16kg

注：如對產品型號、名稱、公司名及規格有特殊要求的，請?jiān)谫?gòu)買前告知我方：4000-828-027
