ATS 523＆523A心臟多普勒超聲模體包含四個不同直徑（通常為2,4,6和8mm直徑）的流道，模擬深度心臟和腹部血管的脈管系統。兩個固定角度的掃描表面保持聲束與ATS 707型多普勒測試液體流過幻影之間的角度不變。

ATS 523＆523A心臟多普勒超聲模體產品規格

ATS 523心臟多普勒超聲模體

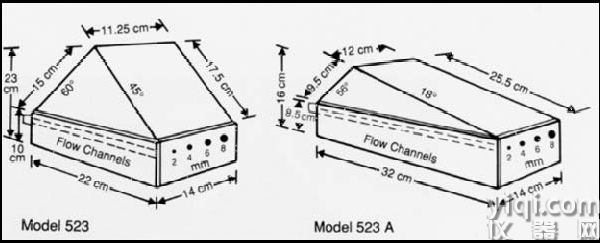

外形尺寸：22 x 14 x 10厘米掃描表面：2掃描表面尺寸：17.5x11.25cm @ 45°掃描表面尺寸：15x11.25cm @ 60°最大流體壓力：15 psi（1.05 Kg / cm）連接器：不銹鋼軟管倒鉤重量：6.1 Kg組織模仿材料：聚氨酯橡膠凝固點：<-40°C熔點：> 100°C衰減系數：0.5 dB / cm / MHz±5.0％聲速：1450 m / s±在23°時為1.0％

流道

類型圓形通道數4直徑2,4,6,8 mm掃描表面深度5.0-16.0cm 45°掃描表面深度5.0-18.0cm @ 60°




ATS 523A心臟多普勒超聲模體

外形尺寸：32 x 14 x 8.5cm掃描表面：2掃描表面尺寸：25.5x12.0cm @ 18°掃描表面尺寸：9.5x12.0cm @ 56°最大流體壓力：15 psi（1.05 Kg / cm）連接器：不銹鋼軟管倒鉤重量：6.9 Kg組織模仿材料：聚氨酯橡膠凝固點：<-40°C熔點：> 100°C衰減系數：0.5 dB / cm / MHz±5.0％聲速：1450 m / s ±23％

流量通道

類型：圓形通道數量：4個直徑：2,4,6,8 mm掃描表面深度：3.0-11.0cm @ 18°掃描表面深度：4.0-17.0cm @ 56°

測試已執行 靈敏度 流速 流程位置 滲透 圖像均勻

用途 質量保證 日常臨床表現 正式流程制造 最終質量保證檢查 研究和發展 教學
