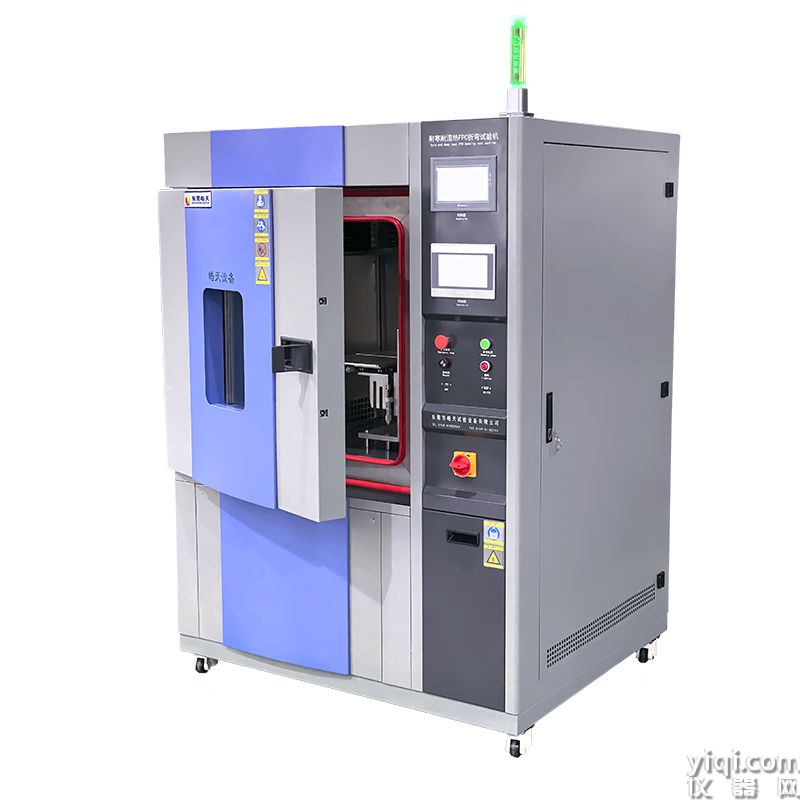

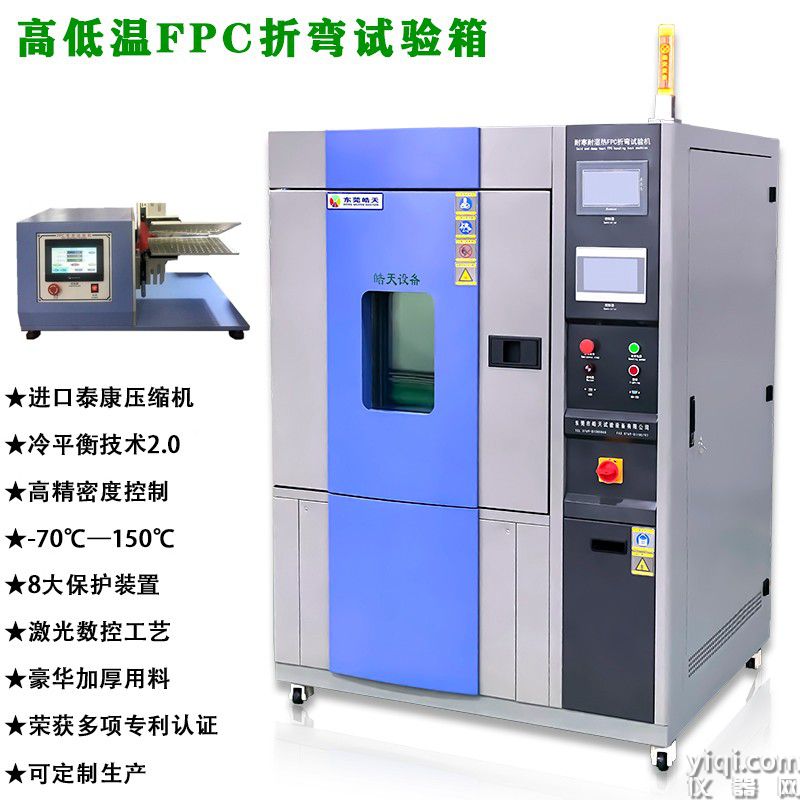

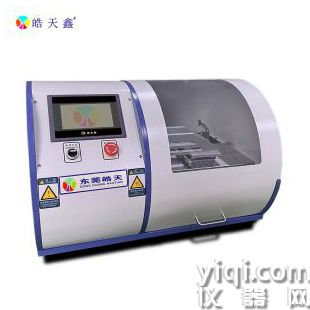

設備主要技術參數，FPC 彎折

5.1 測試工位 ：1 個

5.2 試驗產品尺寸 0-15 寸

5.3 測試角度 0-180?可編程

5.4 彎折半徑 R1-R20 手動調節，通過千分尺平臺調節

5.5 操作模式 7 寸彩色觸摸屏

5.6 控制模式 PLC

5.7 計數 0-99999999 次可設定

5.8 速度 10-60 次/分鐘可設定

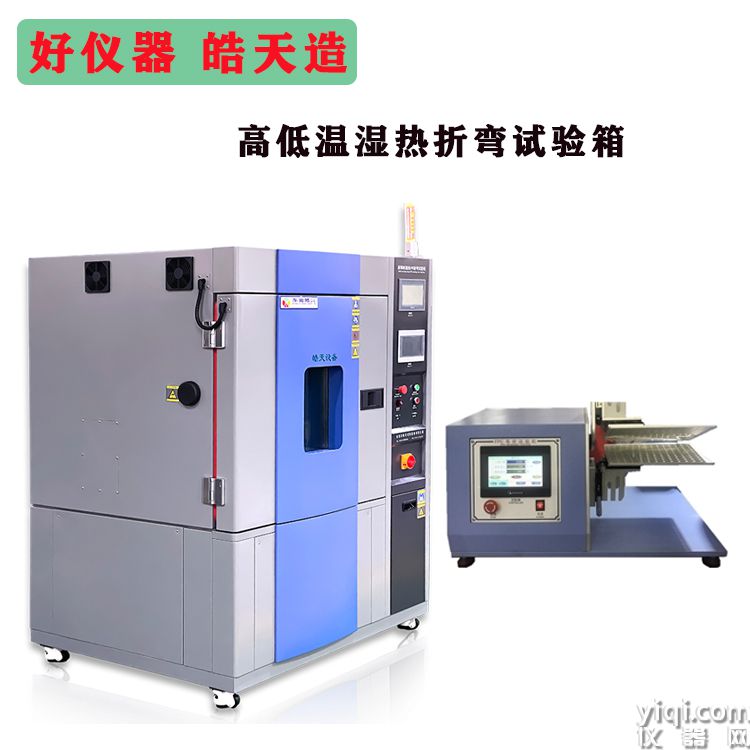

5.9 傳動 采用 AC 伺服電機，安裝在溫濕度箱外側，必免電機在高溫高濕，和低溫環境

下使用，讓設備更安全，更耐用

5.10 根據樣品設計，在測試區，采用鋁合金材料加涂耐高低溫和溫濕度工藝處理。

5.11 在試驗箱頂部加裝照明燈，能讓客戶更清淅地調節產品的 R 角

結構組成

• 測試主機：包括機架、彎折執行機構、驅動系統等，是實現柔性膜彎折測試的主體部分。

• 控制系統：由 PLC、觸摸屏等組成，用于設置和控制測試參數，采集和處理測試數據，以及實現設備的各種功能邏輯。

• 傳感器系統：包含角度傳感器、壓力傳感器、位移傳感器等，負責實時監測彎折過程中的各項物理量，并將數據反饋給控制系統。

• 夾具裝置：用于固定柔性膜樣品，確保在測試過程中樣品不會發生移動或變形，保證測試的準確性。夾具通常具有可調節性，能適應不同尺寸和形狀的柔性膜。

• 電氣系統：為設備的各個部件提供電力支持，并實現對電機、傳感器等的電氣控制。

應用領域

• 電子行業：用于測試柔性顯示屏、柔性電路板（FPC）、觸摸屏等柔性電子材料的彎折性能，確保產品在使用過程中能夠經受住反復彎折而不損壞，提高產品的可靠性和使用壽命。

• 醫療領域：可對柔性導管、內窺鏡、敷料等進行彎折測試，評估其在醫療操作中的耐彎折性能和適應性，保障醫療設備的安全和有效性。

• 包裝行業：用于檢測塑料薄膜、紙質薄膜等包裝材料的柔韌性和耐折性，確保包裝在運輸和使用過程中不易破裂，保護內裝物品的安全。
