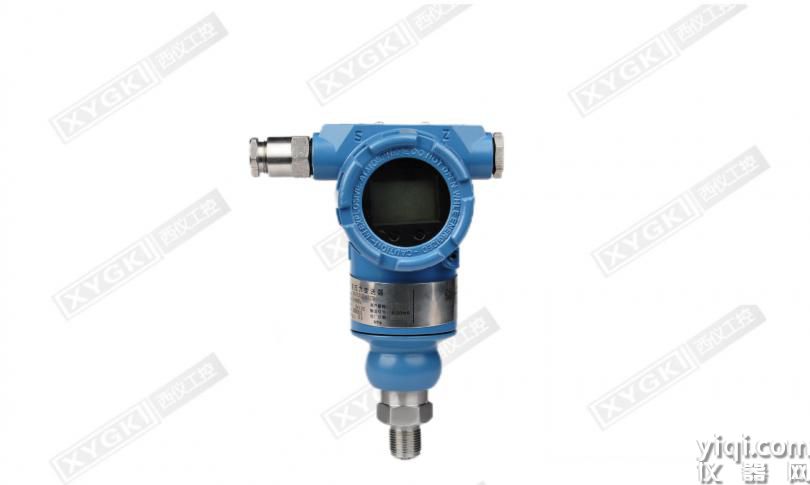

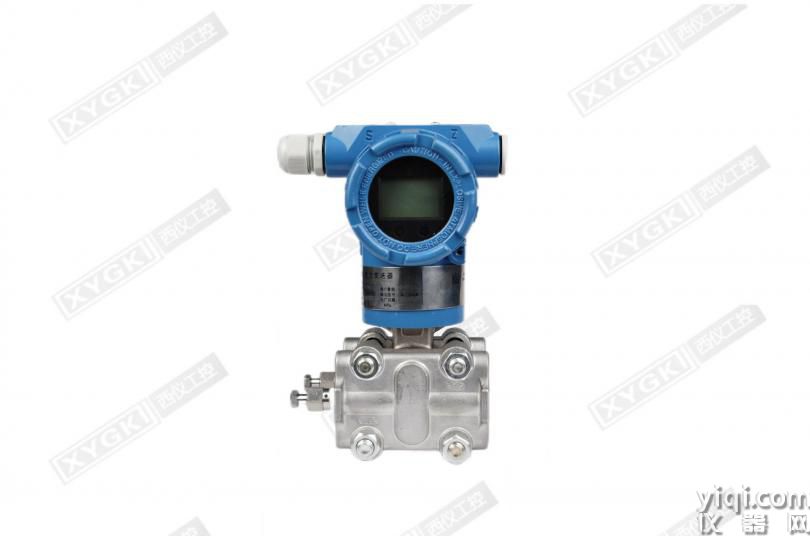

| 3151TG電容式壓力變送器壓力變送器，是以大氣壓（或真空）為參考端測量的壓強信號，只有一個端口和工藝管道連接。 其工作原理是硅單晶材料在受到外力作用產生極微小應變時，其內部原子結構的電子能級狀態會發生變化，從而導致其電阻率劇烈變化，這種物理效應稱為壓阻效應。利用壓阻效應原理，采用集成工藝技術經過摻雜、擴散，沿單晶硅片上的特點晶向，制成應變電阻，構成惠斯通電橋，就制成了一個集力敏與力電轉換檢測于一體的擴散硅傳感器。 當壓力直接或間接的作用在測量硅片的表面，使膜片產生微小的形變，測量硅片形變的高精度電路將這個微小的形變變換成為與壓力成正比的電壓信號，經過溫度壓力補償，然后采用專用芯片將這個電壓信號轉換為工業標準的4-20mA電流信號或者1-5V電壓信號。 由于測量膜片檢測電路采用集成電路，內部包含線性及溫度補償電路，所以可以做到高精度和高穩定性，方便各種復雜的工業環境現場使用。 |
| 技術性能： 使用對象：液體、氣體或蒸汽； 測量范圍：見選型規格表； 輸出信號：～20mA dc.輸出，疊加HART協議數字信號（兩線制）； 電 源：外部供電24V dc.，電源范圍12V～45V； 負載特性：詳見右圖。 |
| 危險場所安裝： 隔爆型ExdIIBT5Gb;（防爆證編號：CE16.1163）； 本安型 ExiaIICT4/T5/T6Ga; （防爆證編號：CE15.2354X）； 遷移特性： 在.小量程（量程壓縮比為40：1）時，.大正遷移零點是39/40倍的量程上限值, .大負遷移零點可以是量程下限值，..壓力變送器無負遷移。（不管輸出形式如何，正負遷移后，其量程上、下限均不得超過量程的極限） 溫度范圍： 電子線路板工作在：-40～85℃； 敏感元件工作在：-40～85℃； 儲存溫度：-40～85℃； 帶數字顯示：-25～75℃（運行）； ：-40～85℃（無損壞）； 相對濕度：0～95%； 超壓極限：施加2~5倍的.大量程的壓力變送器不損壞； 容積變化量：小于0.16cm3； 阻 尼： 時間常數在0.1～32.0s之間可調； 啟動時間：3s，不需預熱。 |
| 技術指標： (在無遷移、316不銹鋼隔離膜片及其他標準測試條件下。) 精度：±0.1%，±0.075%； 穩定性:.大量程范圍的±0.2%/12個月； 溫度影響：包括零點和量程的溫度誤差為.大量程的±0.2%/20℃； 電源影響：小于輸出量程的0.005%／V； 振動影響：在任意軸向上，頻率為200Hz，誤差為.大量程范圍的±0.05%／g； 負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響； 安裝位置影響：.大可產生不大于0.10kPa的零位誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響。 |
| 應用及選型： 普通型壓力變送器是工業過程控制中.為常用的一種檢測儀表，其廣泛應用于各種自控系統，如航空航天、軍 工、石化、化工、油井、電力、船舶、建材、管道等眾多行業。一般用在液體、氣體或蒸汽的壓力或..壓力的測量，介質溫度不太高，腐蝕性不強，粘稠度不高，不容易結晶等環境。 選型注意： 用戶在選型前明確被測介質的溫度，腐蝕性，測量范圍，是否防爆，是否需要禁油處理，對于介質容易結晶或粘稠需要膜盒法蘭連接等。 |
西儀工控電容式壓力變送器壓力變送器選型規格表
| 型號 | 變送器類型 | ||||||
| 3151TGP 3151TAP | 壓力變送器 電容式壓力變送器 | ||||||
| 代號 | 量程范圍 | ||||||
| 1 2 3 4 5 6 7 8 9 | 0-3.5～35kPa 0-10～100kPa 0-35～350kPa 0-0.1～1.0MPa 0-0.35～3.5MPa 0-1.0～10MPa 0-2.1～21MPa 0- 4.1～41Mpa 0- 6.0～60MPa | ||||||
| 代號 | 輸出形式 | ||||||
| E | 線性輸出4-20mAdc | ||||||
| SF | 線性輸出4-20mAdc+HART信號，現場全功能按鍵 | ||||||
| F | MODBUS-485信號 | ||||||
| 代號 | 結構材料 | ||||||
| 引壓接頭 | 隔離膜片 | 灌充液 | |||||
| 22 | 316不銹鋼 | 316不銹鋼 | 硅油 | ||||
| 23 | 316不銹鋼 | 哈氏合金C | 硅油 | ||||
| 24 | 316不銹鋼 | 蒙乃爾 | 硅油 | ||||
| 25 | 316不銹鋼 | 鉭 | 硅油 | ||||
| 26 | 316不銹鋼 | 鈦 | 硅油 | ||||
| 27 | 316不銹鋼 | 陶瓷 | 干式 | ||||
| 代號 | 外殼材料 | 導線管入口尺寸 | |||||
| A | 低銅鋁合金聚氨酯涂層 | M20×1.5 | |||||
| B | 低銅鋁合金聚氨酯涂層 | 1/2-14 NPT | |||||
| C | 不銹鋼 | M20×1.5 | |||||
| D | 不銹鋼 | 1/2-14 NPT | |||||
| 代號 | 引壓連接方式 | ||||||
| L4 | M20×1.5外螺紋 | M4 | M20×1.5外螺紋齊平膜 | ||||
| L5 | 1/2NPT-14外螺紋 | M5 | 1/2NPT-14外螺紋齊平膜 | ||||
| L6 | 1/2NPT-14內螺紋 | M6 | 1/2NPT-14內螺紋齊平膜 | ||||
| L7 | G1/2吋外螺紋 | M7 | G1/2吋外螺紋齊平膜 | ||||
| L8 | G3/4吋外螺紋 | M8 | G3/4吋外螺紋齊平膜 | ||||
| L9 | G1吋外螺紋 | M9 | G1吋外螺紋齊平膜 | ||||
| LX | 其他型號螺紋 | MX | 其他型號螺紋齊平膜 | ||||
| 代號 | 可選件 | ||||||
| M4 | LCD多功數顯能表頭 | ||||||
| B4 | 管裝彎支架 | ||||||
| B5 | 盤裝彎支架 | ||||||
| C02 | M20×1.5螺母及Φ14引壓短管 | ||||||
| C12 | 1/2NPT-14外螺紋及Φ14引壓短管 | ||||||
| C22 | 1/4NPT-18外螺紋及Φ14引壓短管 | ||||||
| C32 | 1/4NPT-18轉M20×1.5外螺紋 | ||||||
| C42 | 1/2NPT-14轉M20×1.5外螺紋 | ||||||
| C43 | 1/2NPT-14轉1/4NPT-18內螺紋 | ||||||
| C44 | 1/2NPT-14轉1/2NPT-14外螺紋 | ||||||
| C45 | 1/2NPT-14轉G1/2外螺紋 | ||||||
| X1 | 禁油處理 | ||||||
| Da | 隔爆型ExdIIBT5Gb;（防爆證編號：CE16.1163） | ||||||
| Fa | 本安型 ExiaIICT4/T5/T6Ga; （防爆證編號：CE15.2354X） | ||||||
選型舉例：3151TGP4SF22AL2M4X1 0～1000kPa
