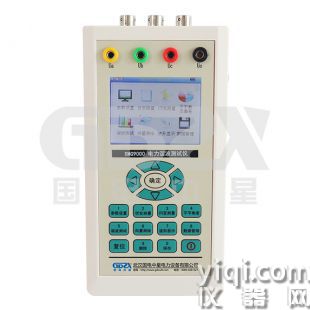

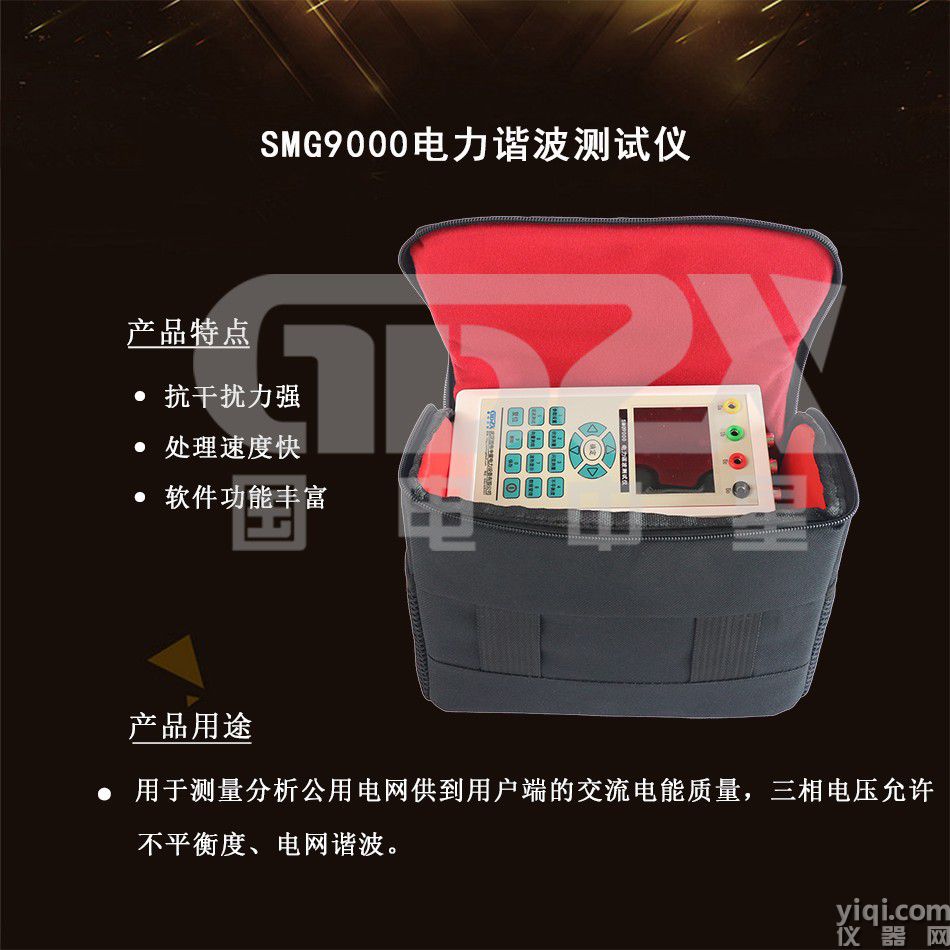

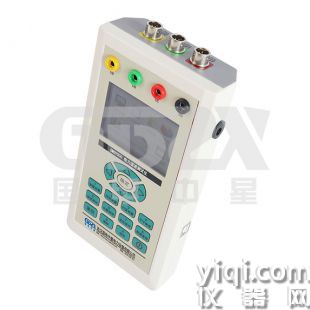

國電中星SMG9000電力諧波測試儀

品牌：武漢國電中星
產地：湖北武漢
供應商報價：面議

武漢國電中星電力設備有限公司更新時間：2025-05-06 08:02:40

銷售范圍售全國

入駐年限第5年

營業執照已審核

同類產品電力計量系列(12件)

立即掃碼咨詢

聯系方式：400-822-6768

聯系我們時請說明在儀器網（www.ghhbs.com.cn）上看到的!

掃碼分享

為您推薦

詳細介紹

產品簡介

隨著我國國民經濟的蓬勃發展，電力負荷急劇加大，特別是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題。公司推出的SMG9000電力諧波分析儀是一臺高性能的多功能諧波分析儀。采用DSP+ARM+CPLD 內核，3.2"大屏幕液晶(320×240點陣)顯示屏，使結構更緊湊，功能更強大，顯示更方便。后臺管理分析軟件，功能豐富，操作方便。

性能特點

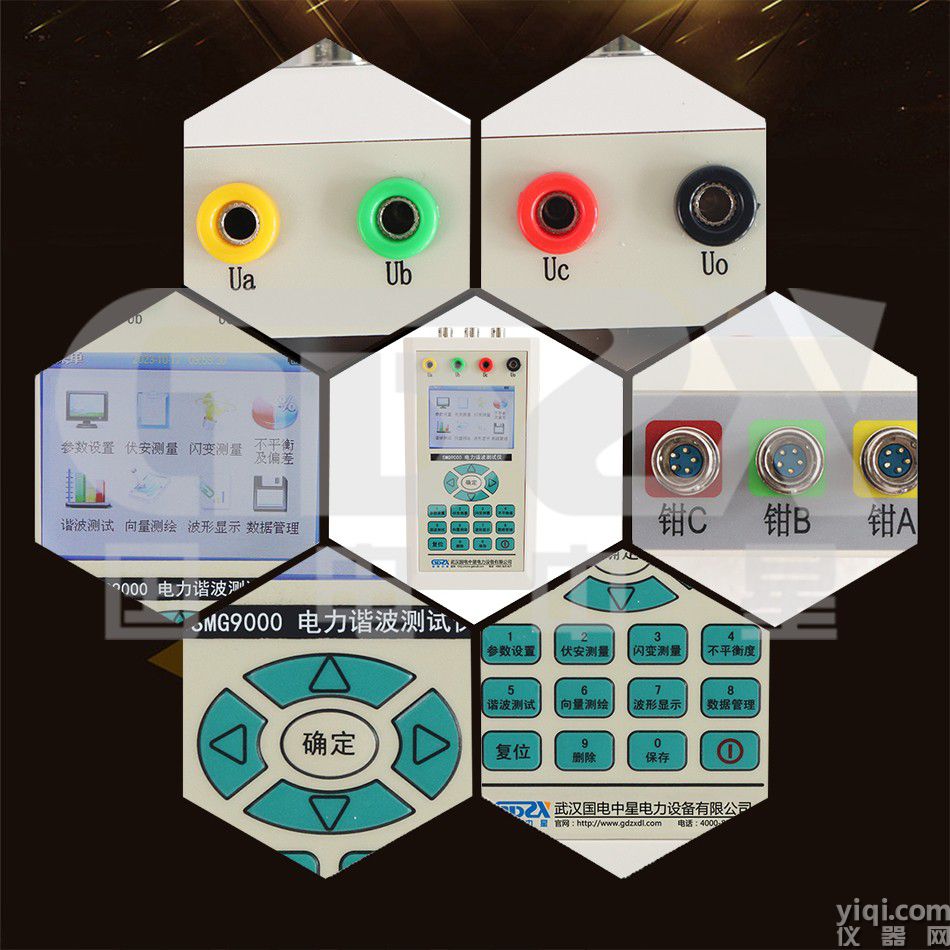

1. 安全可靠：電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS)，電流輸入采用交電流鉗(0～50KHz,0～5Arms)使輸入信號和測量系統安全隔離。這樣不僅在使用上安全、可靠和方便，而且大大提高了抗干擾能力。

2. 使用方便：便攜式結構，尺寸小、重量輕、一個人即可攜帶儀器到現場測試；內置高性能鋰電池，無需外接電源。

3. 精度高：諧波符合國標儀器要求。對諧波、三相不平衡度、閃變和波動均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。

4. 軟件功能強：采用DSP+ARM+CPLD內核，處理速度快，軟件功能豐富，適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。

5. 通訊接口：諧波測試儀提供USB接口，便于與筆記本電腦進行通訊傳輸數據。

6. 測試參數多：系統頻率、電網諧波、三相電壓不平衡度、電壓波動與閃變、電壓偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、基波有功功率、有功功率、基波視在功率、2-52次諧波、真功率因數等全部電能質量五大國標規定的參數。

7. 大容量存儲：諧波測試儀內置32MB內存，用戶可以配置不同的保存時間步長，有5秒鐘、15秒鐘、30秒鐘、1分鐘、2分鐘、5分鐘、15分鐘、30分鐘等。

技術指標

技術參數	參數詳情
頻率測量范圍	45～55Hz，中心頻率50Hz
頻率測量條件	信號基波分量不小于80％
測量準確度	≤0.02Hz
輸入電壓量程	10-450V
輸入電流量程	5A，其他量程可以根據用戶要求選配
基波電壓和電流幅值	基波電壓允許準確度≤0.5％；基波電流允許準確度≤1％
基波電壓和電流之間相位差的測量準確度	≤0.5°
諧波電壓含有率測量準確度	≤0.1％
諧波電流含有率測量準確度	≤0.2％
三相電壓不平衡度準確度	≤0.2％
電壓偏差準確度	≤0.2％
電壓變動準確度	≤0.2％
功率偏差	≤0.5％
工作時間	內部電池可以連續工作5小時
外形尺寸（mm）	300×225×135（長×寬×高）
重量	0.5kg
