SPMI 協議分析器（PGY-SPMI-EX-PD）是一種協議分析器，具有多種功能，可捕捉和調試主機與被測設計之間的通信。 SPMI（系統電源管理接口）是一種 MIPI（移動工業處理器接口）標準，采用雙線同步串行雙向接口，用于連接片上系統（SoC）處理器系統的集成電源控制器（PC）和一個或多個電源管理集成電路（PMIC）電壓調節系統。

PGY-SPMI-EX-PD 是一款領先的儀器，設計和測試工程師可將 PGY-SPMI-EX-ED 配置為主站/從站，生成具有時間變化和錯誤注入功能的 SPMI 流量，并解碼 SPMI 協議數據包，從而測試 SPMI 設計是否符合規范。

• 多視圖

• 鍛煉者

• 計時視圖

• 觸發能力

• 規格

主要特征

• 支持 SPMI v 1.0/ 2.0 規范

• 可將其配置為主設備或從設備

• 支持wei一主控功能

• 支持具有請求能力的從屬設備（RCS）功能

• 支持復雜的 BUS 仲裁程序

• 生成不同的 SPMI 數據包

• 錯誤注入，如奇偶校驗錯誤、ACK/NACK 錯誤和跳過 SSC 錯誤

• 可變 SPMI 數據速度（32kHz – 26Mhz1）、電壓驅動級別（1.2 或 1.8）和占空比（25%%,50%% 和 75%）。

• 同時生成 SPMI 流量和總線協議解碼

• 向硬盤/SSD 連續傳輸協議數據流

• 協議解碼總線時序圖

• 禮賓活動列表視圖

• 協議解碼數據中的錯誤分析

• 能夠編寫練習器腳本，將多個

• 在不同數據速度下生成數據幀

• USB2/3 主機接口

• 支持 Python 和 C++ 的自動化 API

• 可根據不斷發展的 SPMI 規范靈活升級設備

• 可選的《協議執行合規性聲明》（PICS）支持腳本

詢價申請演示下載數據表

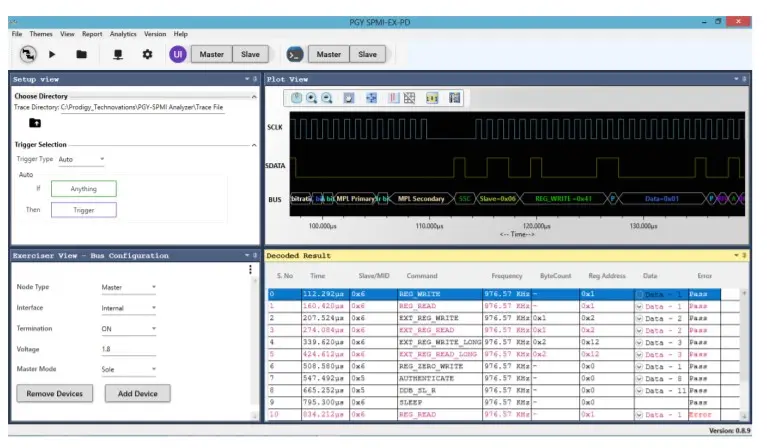

使用多視圖進行綜合協議分析

多域視圖在單一圖形用戶界面中提供 SPMI 協議活動的完整視圖。 用戶可以使用圖形用戶界面或腳本輕松設置分析儀以生成 SPMI 流量。 用戶可從設置菜單中設置不同的觸發條件，以捕捉特定事件中的協議活動，并解碼主站和從站之間的轉換。 解碼結果可在時序圖和帶有自相關性的協議列表窗口中查看。 這種全面的信息視圖使其成為業內zui佳產品，為調試 SPMI 協議活動提供了易于使用的解決方案。 向主機系統 HDD/SSD 連續傳輸流協議活動可確保無縫滾動模式操作，而無需在 DUT/s 設置為不同狀態時重新捕獲數據，從而節省測試時間。

鍛煉者

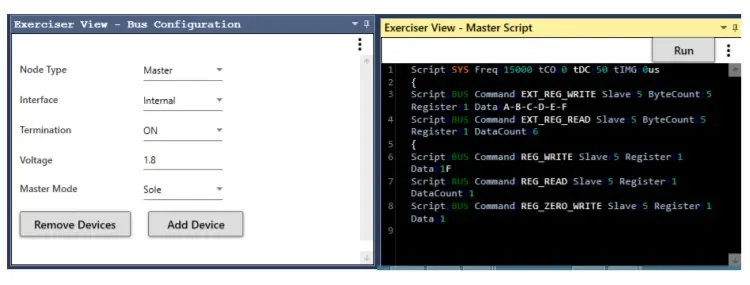

PGY-SPMI-EX-PD 支持使用圖形用戶界面和腳本生成 SPMI 流量。 用戶可使用圖形用戶界面生成簡單的流量生成，以測試 DUT。 基于腳本的 GUI 提供了模擬現實世界中完整預期流量（包括錯誤注入）的靈活性。 在此示例中，腳本用戶可以生成如下 SPMI 流量。

腳本行 #1： Reg 寫入從屬設備，USID 05
腳本第 2 行：使用 USID 05 對從屬設備進行 Reg 讀取
腳本第 3 行：使用 USID 05 向從屬設備寫入擴展注冊信息
腳本第 4 行：使用 USID 05 讀取從屬設備的擴展注冊信息

時序圖和協議列表視圖

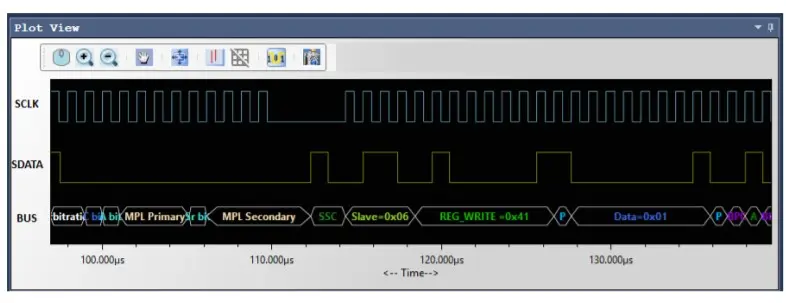

時序視圖提供 SCKL 和 SDATA 信號的曲線圖以及總線圖。 在數字定時波形上疊加協議位將有助于輕松調試協議解碼數據。 光標和縮放功能可方便地分析時序圖中的協議，查找任何時序錯誤。

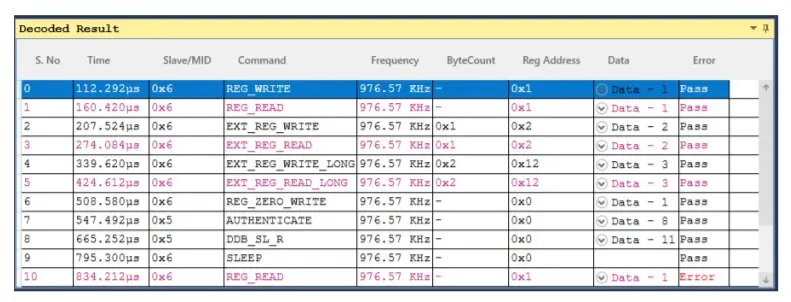

協議窗口提供每個狀態下的解碼數據包信息和所有數據包細節。 協議列表窗口中選定的幀將在定時視圖中自動關聯，以查看數據包的定時信息。

強大的觸發能力

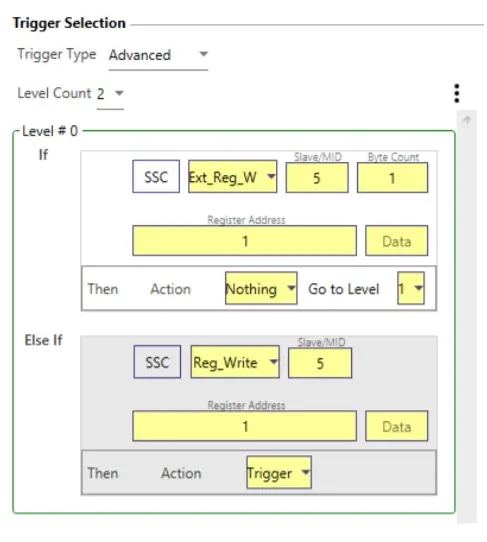

PGY-SPMI-EX-PD 支持簡單觸發功能。 分析儀可觸發任何協議數據包，如寫入注冊、睡眠或喚醒。 高級觸發器可靈活監控多個觸發條件，并可設置多個狀態觸發器。 用戶可以啟動定時器并觸發定時器的起始值。

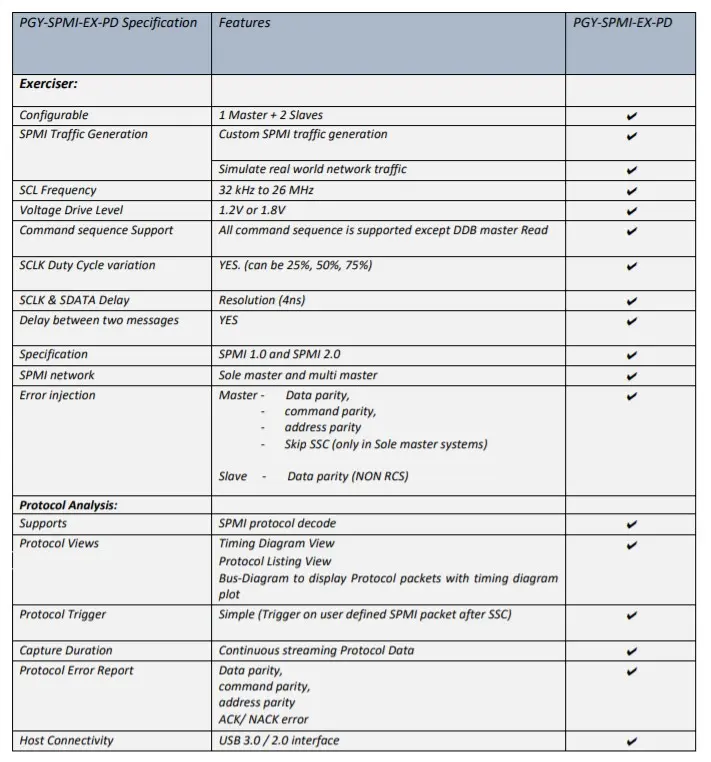

SPMI 協議練習器和分析器（1.0 版規格）

類似產品

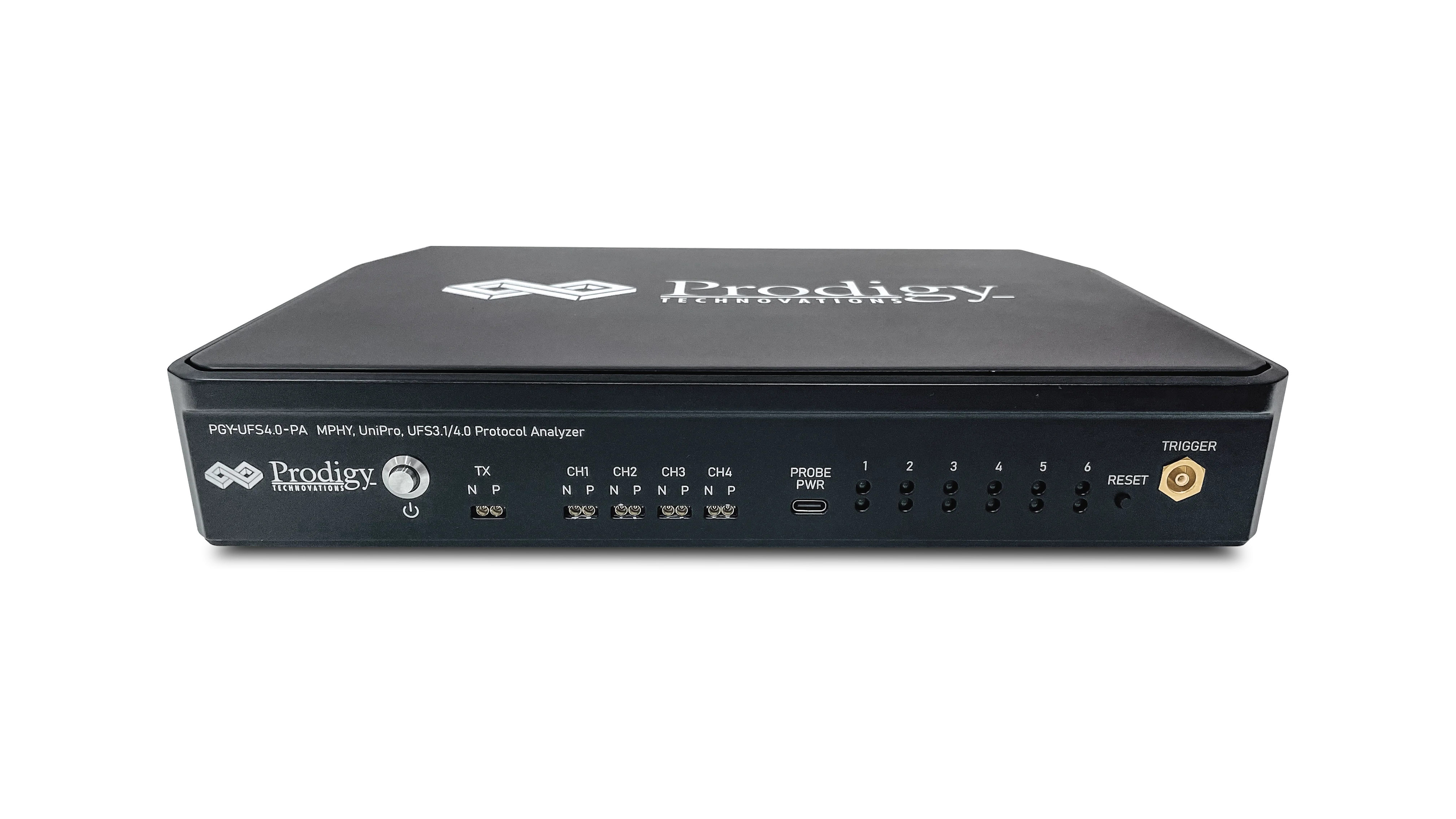

UFS 4.0 協議分析儀

View Details

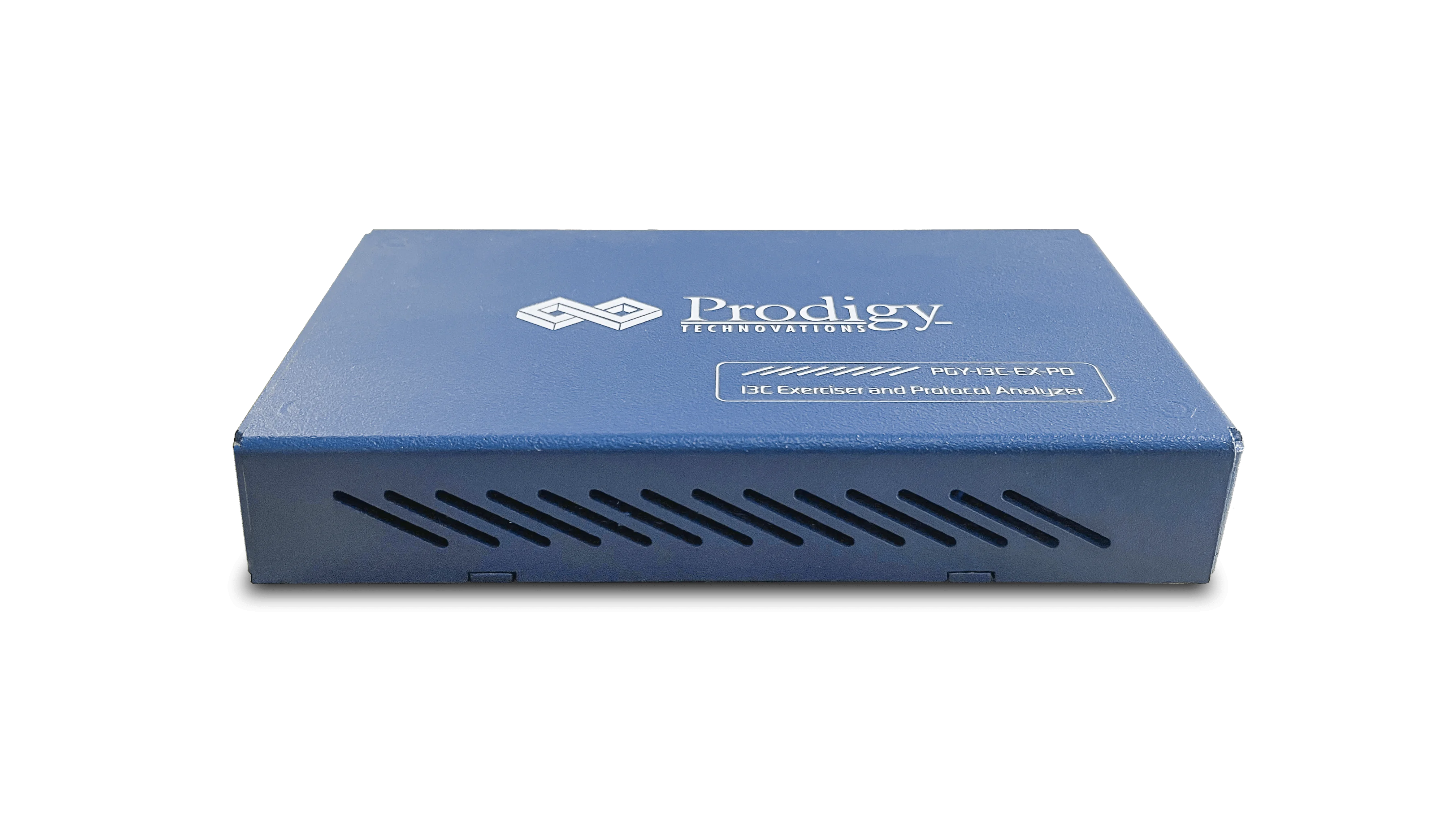

I3C 協議分析器和練習器
