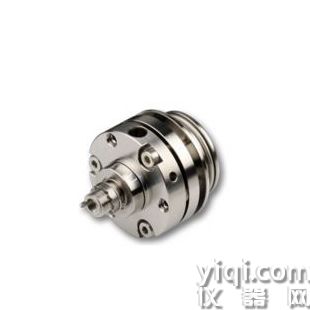

小光斑光纖準直器 1000-1700nm

品牌：筱曉光子
型號/貨號： FC7-SWIR-APC/A80150392
產地：上海黃浦區
供應商報價：面議

筱曉（上海）光子技術有限公司更新時間：2025-04-08 14:19:37

銷售范圍售全國

入駐年限第10年

營業執照已審核

同類產品透鏡、準直器(155件)

立即掃碼咨詢

聯系方式：400-828-1550

聯系我們時請說明在儀器網（www.ghhbs.com.cn）上看到的!

掃碼分享

為您推薦

產品特點

適用于3.0mm beam；工作波長1000-1700nm；發散角＜0.37mrad；FC/APC 接頭

詳細介紹

總覽

筱曉光子的光纖準直器可以在很長的距離內準直到衍射極限點。但他們也可以將光束聚焦到微米大小的點，在大的距離。這對于遙感來說是非常理想的特性，在遙感中，你想要增加信號強度，而不是準直光束給你的信號強度。FC系列光纖準直器可在350nm到2000nm之間使用，可處理更高的功率。也提供所有熔融石英版本。如下圖表顯示了1到10米和10到30米的光斑大小。

工作波長

1000-1700nm

光纖接頭

FC/APC

光發散角

＜0.37mrad

通用參數

適用于單模光纖

參數名稱	FC3	FC5	FC7	FC10	FC20
通光孔徑:	3.5 mm	6.5 mm	7 mm	11.5 mm	23.5 mm
光斑尺寸*:	1 mm	2.1 mm	3 mm	5.5 mm	11.5 mm
發散角:	< 1 mrad	< 0.5 mrad	<0.37 mrad	< 0.25 mrad	< 0.1 mrad
波前誤差在1/e^2 rms:	< 1/10 wave
接頭類型:	FC or FC/APC standard
可調準直	80 tpi	80 tpi	80 tpi	80 tpi	可調
是否鎖住	yes
材料:	Stainless Steel
重量	12 g	45 g	28 g	85 g	286 g

*由于光纖NA和波長的變化，光束尺寸是近似的。在1/e2點處使用635nm處的光纖，NA=0.13的單模光纖測試。

安裝舉例：

光斑距離測試：

小口徑光纖準直器（光斑測試距離以及尺寸大小）

大口徑光纖準直器（光斑測試距離以及尺寸大小）

如何使用：

附件包括安裝適配器和各種光纖。

安裝適配器
FC5R-1.0	用于 1 英寸光學安裝座的 FC3 和 FC5 環形適配器
FC7R-1.0	用于 1 英寸光學安裝座的 FC7 環形適配器。
FC10R-1.0	用于 1 英寸光學安裝座的 FC10 環形適配器。
FC20R-2.0	用于 2 英寸光學安裝座的 FC20 環形適配器。
