混相儀的基本概念：

一種物體存在的狀態稱為相，每一種流體在一定條件下都具有自己的相，兩種流體同時存在于同一環境中，如果它們之間不能互溶則它們之間界面張力很大。但是如果它們之間能互溶,它們之間的界面張力按近零，我們稱之為“混相”。

在提高石油采收率方面，即到用往油層中注入某種流體以提高石油采收率工作中，人們發現，如果注入流體能和油氣藏流體混相,則可以大大提高石油采收率，近年來，混相驅提高采收率己成為二次或三次采油比較重要的手段之一。

注入流體是否和油氣藏流體混相，除了和它們本身性質有關外還和油藏溫度和注入壓力有關，由于油氣藏流體性質是固有的，油藏溫度也變化不大。因此，研究的對象多限于選擇注入流體的種類和確定其混相壓力及混相方式。

混相驅替用途：

確定新選擇的注入流體和油氣藏流體之間的混相壓力，(采用動態研究方式)

性能指標：

根據我國目前油氣田條件，要求本儀器應達到下列指標:

工作壓力40MPa;

壓力表或壓力傳感器精度：0.25級;

工作溫度：150℃;

溫度精度：±0.2℃;

細長模型長度：15～20m，砂粒：80～200目;

儀器達到無汞操作;

無噪音;

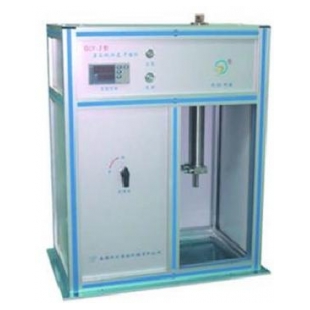

混相儀主要組成及功能：

恒溫箱：

有效內部空間長×寬×高≥500×600×550mm;

溫控：室溫～150℃;

頂部有通外部四個接頭，聯接管線操作方便;

熱源安于箱后，使用風扇吹風循環，馬達安于箱體外;

細管模型：

分別由￠10×1.5和￠6×1.5不銹鋼制成;長15～20m;

模型灌滿80～200目砂子(用玻璃微珠坦體100～200目>85%上海試劑一廠產品);

管間接頭處用325目過濾網隔開;

模型制成能裝到活塞容器上;

測孔隙度、滲透率

氣體試壓合格;

活塞容器：

容積要求：1000ml;

活塞驅動壓力不得超過0.5MPa

一個體注入容器和模型裝在一起，放在恒溫箱中，另一個作為回壓控制用，裝氮氣，裝在儀器面板后面;

高壓觀察窗：

.工作壓力：40MPa;工作溫度：150℃;

.玻璃管瑞裝聚光燈，用肉眼能觀察通過玻璃管流體的顏色;

.玻璃管另二端應裝防護玻璃。可以用攝像機記錄試驗整個過程;

.帶測溫孔和溫控孔，以使控制溫度;

.上下帶高壓閥門;

回壓控制閥：

.用氮氣控制回壓，工作壓力40MPa;

.隔膜用聚四氟乙烯片，壓力控制誤差應小于0.15MPa;

.流體出口在下部，辟開油槽;

回壓控制手動泵：

.用來調節活塞容器中氮氣壓力以達到控制回壓目的;

⑵. 工作壓力：40MPa ;

平流泵：

.用以控制注入流體速度;

⑵. 工作壓力：40MPa ;

控制面板：

⑴.裝標準壓力表2塊，數字顯示壓力表2塊，濕式流量計一塊，溫度顯示表2塊,定時鬧鐘1塊;

⑵.裝觀察窗,回壓控制閥，油氣分離器及高壓閥若干，

⑶.裝有關電開關,保險絲和指示燈;

油氣分離器：

⑴.用來收集放岀油量測定油氣比：

⑵.分離器杯用有機玻璃材料能精確稱重并能觀察油色;

10.壓力表隔離器：

⑴.用來隔離工作介質和壓力表,保護壓力表;

⑵. 工作壓力：40MPa;隔離壓差0～0.01MPa;
