產品特點

LaserBench是一款恒流激光二極管驅動器，能驅動10或14腳蝶形激光器，特別適用于需要高精度低紋波恒流調節的應用場合。驅動器電路由12Vdc電源供電。

詳細介紹

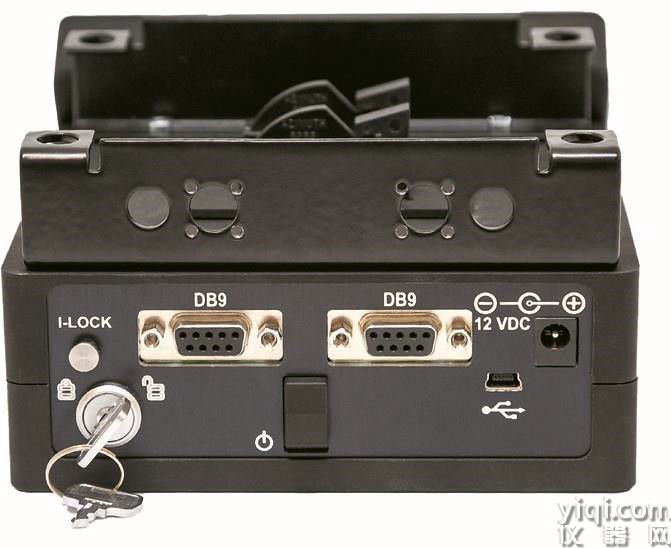

LaserBench是一款恒流激光二極管驅動器，能驅動10或14腳蝶形激光器，特別適用于需要高精度低紋波恒流調節的應用場合。驅動器電路由12Vdc電源供電。驅動器集成了雙極性PID的TEC控制器，其電流4A，電壓4V。用戶可設置Z大TEC電流。LaserBench的主要工作參數(輸出電流、溫度設定、TECZ大電流、監控光電二極管信號等)用戶都可以通過觸摸屏進行設置和控制。LaserBench可通過RS232接口連接多個控制板進行擴展。

特點：

系統集成

10/14pin蝶形激光器全兼容設計
高精度恒流源
輸出電流高達2000mA
高電流穩定性：0.01mA
控制接口：USB,RS-232
支持光功率穩定模式
板載TEC控制器
TEC限流可調
溫度穩定度:0.01℃
12Vdc供電

可擴展性
通過RS232接口可連接多個Evolase的激光控制板進行擴展

參數：

參數	最小值	典型值	最大值	單位
輸入
電壓	11.8	12.0	12.2	Vdc
電流	-	-	5	A
輸出
電流	-	-	2000	mA
電流調節步進	-	0.01	-	mA
電流紋波幅度	-	-	0.1	%
電流穩定性	-	-	0.1	%
電流設置精度	-	-	1	%
順從電壓	1	-	3	V
TEC電流設置范圍	-4	-	+4	A
TEC電壓	1		4	V
TEC溫度設置范圍	5	25	50	?C
TEC溫度設置步進	-	0.01	-	?C
TEC溫度設置精度	-	-	0.1	%
溫度控制
工作溫度	+10	-	+50	?C
存儲溫度	-20	-	+70	?C
溫度（非結露）	-	-	95	%
接口類型
電源接口	2mm/5.5mmJack(PJ-05AHCuiDevices)
USB	Mini-USB,TypeB(1734035-1TEconnectivity)
接口連接器	DB9(5-338313-2TEconnectivity)
尺寸
尺寸	100×85×31mm
重量	≤200g

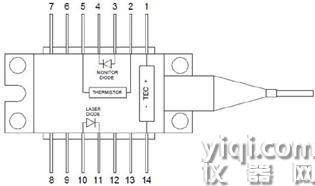

兼容的激光器管腳定義
14-pin蝶形封裝

序號	描述	序號	描述
1	TEC陽極	8	無
2	熱敏電阻	9	無
3	監控PD陽極	10	LD陽極
4	監控PD陰極	11	LD陰極
5	熱敏電阻	12	無
6	無	13	無
7	無	14	TEC陰極

10-pin蝶形封裝

序號	描述	序號	描述
1	TEC (+)	6	激光管陽極(+)
2	熱敏電阻	7	激光管陰極(-)
3	監控陰極(-)	8	無
4	監控陽極(+)	9	外殼接地
5	熱敏電阻	10	TEC (-)
