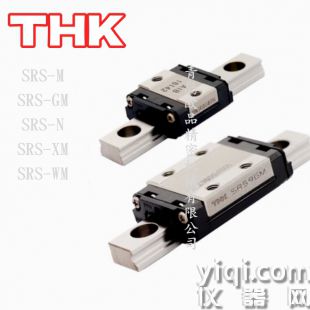

THK導軌RSR15WV,SRS15WM 鋼球沿著LM軌道和LM滑塊上經過精密研磨加工的4列滾動面進行滾動；通過組裝在LM滑塊上的回球器,使鋼球列循環運動。青島歐品精密機械有限公司供應THK微型導軌SRS系列 RSR系列

保養與維護

線性滑軌屬于精密零件，因而在使用時要求有相當地慎重態度，即便是使用了高性能的直

線滑軌如果使用不當，也不能達到預期的性能效果，而且容易使滑軌損壞。所以，使用時

應注意以下事項：

一、保持滑軌及其周圍環境的清潔即使肉眼看不見的微笑灰塵進入滑塊，也會增加導軌的

磨損。

二、在安裝時要認真仔細，不允許沖壓，不允許用錘直接敲擊導軌，不允許通過滾動

體傳遞壓力。

三、使用合適、準確的安裝工具盡量使用專用工具，*力避免使用布類和短纖維之類的東西。

四、   事實上，在理想的條件下，所謂**壽命是可能的。

THK滑塊導軌材質性能：

1、材質SHS系列主要采用耐磨型軸承鋼材質。另外還備有不銹鋼型，LM滑塊、LM軌道、鋼球也可采用不銹鋼制造。

2、4方向等負荷：為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼球列被設計成按接觸角45度配置，因此無論何種姿勢都可以使用，用途廣泛。

3、自動調心能力：由于THK獨特的圓弧溝槽的正面組合（DF組合）具有自動調心能力，即使施加預壓也能吸收安裝誤差，從而得到高精度、平滑穩定的直線運動。

4、世界標準尺寸:SHS的尺寸設計以由直線運動系統之先驅THK所開發的、事實上以成為世界標準的全鋼球LM滾動導軌SHS型為基準。

5、低、高剛性：通過對LM軌道橫斷面尺寸的小型化，使變低，同時實現了高剛性。

三、THK滑塊導軌包裝及內部結構

1、包裝：采用紙箱式包裝

2、結構與特長：鋼球沿著LM軌道和LM滑塊上經精密研磨加工而成的4列滾動面進行滾動；通過球保持器與組裝在LM滑塊上的端蓋板，使鋼球列作循環運動。

為使LM滑塊上的4個使用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼球列被設計成按接觸角45度配置，因此無論何種姿勢都可以使用。并且因能施加均等的預壓，從而既能一邊維持較低的摩擦系數，又加強了4個方向的剛性。同時，因斷面高度低，并且對LM滑塊進行了高剛性設計，從而能獲得穩定的高精度直線運動。

四、具體型號和說明如下：

1、SHS-C型：LM滑塊的法蘭部實施了螺紋加工。可以從上下任選一方向安裝。可用于工作臺上無法鉆安裝螺栓用通孔的情況。

型號：SHS15C1UU SHS20C1UU HS30C1UU SHS35C1UU SHS45C1UU SHS55C1UU

2、SHS-V型：為減小了LM滑塊的寬度（W）、實施了螺紋加工的類型。可用于工作臺寬度空間不足的場所。

型號：SHS15V1UU SHS20V1UU SHS25V1UU SHS30V1UU SHS35V1UU SHS45V1UU SHS55V1UU

3、SHS-R型：減小了LM滑塊的寬度（W），安裝部實施了螺紋加工。為繼承了全鋼球LM滾動導軌HSR-R型的高度尺寸的類型。

型號： SHS15R1UU SHS25R1UU SHS30R1UU SHS35R1UU SHS45R1UU SHS55R1UU

THK滑塊導軌材質性能：

1、材質HSR系列主要采用耐磨型軸承鋼材質。另外還備有不銹鋼型，LM滑塊、LM軌道、鋼球也可采用不銹鋼制造。

2、HSR系列4方向等負荷：為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼球列被設計成按接觸角45度配置，因此無論何種姿勢都可以使用，用途廣泛。 2、高鋼性：因鋼球的配置是采用具有良好平衡性的4列排列，所以能施加充分的預壓，并且容易地提升4個方向的剛性。

3、自動調心能力：由于THK獨特的圓弧溝槽的下面組合（DF組合）具有自動調心能力，即使施加預壓也能吸收安裝誤差，從而得到高精度、平滑穩定的直線運動。

4、出色的耐久性：即使在預壓或偏置負荷作用之下，鋼球的差動量也在***限度，實現了高耐磨損性和精度的長期維持。

三、THK滑塊導軌包裝及內部結構

1、包裝：采用紙箱式包裝

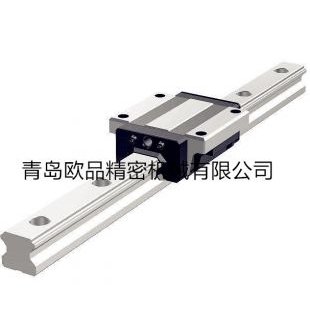

2、結構與特長：鋼球沿著LM軌道和LM滑塊上經過精密研磨加工的4列滾動面進行滾動；通過組裝在LM滑塊上的端蓋板，使鋼球列循環運動。LM滑塊采用保持板將鋼球保持住，因此即使從LM軌道中抽出LM滑塊，鋼球也不會脫落（HSR8、10和12型除外）。為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼珠列被設計成按接觸角45度配置，因此無論何種姿勢都可以使用。并且因此能施加均等的預壓，從而既能一邊維持較低的摩擦系數，又加強了4個方向的剛性。同時，因斷面高度低，并且對LM滑塊進行了高剛性設計，從而能獲得穩定的高精度直線運動。

三、具體型號和說明如下：

1、HSR-A型：此為在LM滑塊的法蘭部實施了螺紋加工的類型。

型號：HSR15-160L HSR20-220L

2、HSR-B型：此類型在LM滑塊的法蘭部實施了通孔加工，可用于工作臺上無法鉆裝配螺栓用通孔的情況。

型號：HSR15B HSR20B HSR25B HSR30B HSR35B HSR45B HSR65B

3、HSR-R型：此事型號為減小了LM滑塊的寬度（W)、實施了螺紋加工的類型，***適合小型化設計。

型號：HSR20LA1UU HSR25LA1UU HSR30LA1UU HSR35LA1UU HSR45LA1UU HSR55LA1UU HSR20LB1UU HSR25LB1UU HSR30LB1UU HSR35LB1UU HSR45LB1UU HSR55LB1UU HSR20LR1UU HSR25LR1UU HSR30LR1UU HSR35LR1UU HSR45LR1UU HSR55LR1UU HSR15YR1UU HSR20YR1UU

 THK SRS9M-375LM THK SRS9WGMUU+80LM THK 2SRS9WGMUU+320LM

 THK SRS9WGM-320LM THK 2SRS9WMUU+320LM THK SRS9WM-320LM

THK SRS9WM-62LM THK 2SRS12WMUU+550LM THK SRS12WMUU+550LM

THK SRS12WM-250LM THK SRS12WM-550LM THK SRS12WM-85LM

THK SRS12WM-130LM THK SRS12M-570LM THK 7SRS12MUU+570LM

THK 10SRS15GMUU+550LM THK SRS15GM-870L

THK 2SRS15GMUU+190LHM THK 4SRS15WGMUU+790LM

THK SRS15MUU+410LM THK SRS15M-410LM THK SRS15M-870LM

THK SRS15M-245LM THK SRS15MUU+772LM THK SRS15WMUU+230LM

THK 2SRS15WMUU+440LM THK 3SRS15WMUU+520LM THK 4SRS15WMUU+790LM THK SRS15WMUU THK SRS15WMUU+78LM THK SRS15WM-480L

THK RSR3WM+55LM THK 2RSR5WMUU+50LM THK 5RSR5M+200LM

THK 2RSR7MUUC1+70LPM-II THK 2RSR7MUUC1+85LM-II

THK 3RSR7MUUC1+85LM THK RSR7WZMUU+110LM

THK RSR7WZMUU+170LM THK RSR9WN+75LM

THK RSR9ZMUU+55LM THK RSR12VM-295LM

THK RSR12VM-370LM THK RSR12VM-470LM THK RSR12VMUU+90LM

THK RSR12ZM-120LM THK RSR15WZMUU+95LM

THK RSR15MN-400LM THK LBS20UU NUT THK LBS20-500L

 THK LBST20UU+404L

THK LTR25UUZZA+498LH THK TS1405+470L THK TS1605+240L

THK 2FBW2560XRUU+400L THK 2FBW3590XRUU+900L

 THK 2FBW50110H+450L THK FBW3590-1000L

THK FBW50110R+700L THK GSR20TUUBLOCK

THK HRW12LRM THK HRW14LRM THK HRW17CR THK HRW17CRM

THK HRW21CR THK HRW21CRM THK HRW27CR THK HRW27CRM

THK滑塊導軌用途：

產品主要包括日本THK直線導軌、滾珠絲杠、滾珠花鍵、thk滾動導軌、直線軸承以及相關組合部件等直線運動系列產品，產品種類、規格齊全，能充分滿足貴公司的多樣性選擇。THK產品廣泛應用于各種車床、磨床、機床、切割機、機械加工中心、自動化裝置、運輸設備、量測儀器、機密測試儀、半導體設備、木工機械、食品機械、醫療設備、包裝設備和汽車制造設備等相關設備，其優良專業品質行銷遍及。企業全方位的現貨庫存，快捷的物流中心，優質的服務，以及強大的技術力量，贏得了廣大客戶的支持和信賴。
