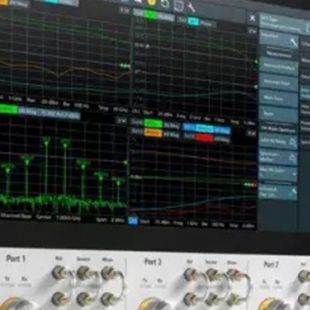

R&S羅德施瓦茨ZNA26矢量網絡分析儀ZNA26

ZNA26矢量網絡分析儀

射頻性能 JIANG

10 MHz 至 26.5GHz

直觀的僅觸摸操作

至多四個集成式信號源

提供雙端口或四端口型號

主要特點

●10 MHz 至 26.5/43.5 GHz(R&S?ZNA26/43)

● 提供雙端口或四端口型號

● 出色的射頻性能

● 至多四個集成式信號源

● *直觀的僅觸摸操作

產品功能和優勢

■ 出色的射頻性能

高性能和快速，用于高級測量任務

主動和無源元件的精確測量

寬動態范圍，可對測試中的高阻塞設備進行特征化

出色的穩定性，低跟蹤噪聲和出色的原始系統數據，實現高可靠性

高精度也適用于計量應用

寬功率掃描范圍

■ 多功能硬件選項

強大而通用的測量系統

可選的直接通道訪問，適用于寬動態范圍，外部測試設置和系統集成、

多達四個內部相位一致性源，具有高靈活性和短掃描時間

多兩個內部接收器工作，用于低跟蹤噪聲的快速混頻器測量

多達八個獨立的接收器，用于可靠的多通道相位測量

多四個內部脈沖調制器和脈沖發生器

用于擴展可用功率范圍的可選電源和接收器步進衰減器

■ 軟件選項種類繁多

具體挑戰性的測量，直觀的配置

時間域分析和擴展功能和作為信號完整性的眼圖

標量混頻器測量和頻率轉換測量

用于高級混頻器測量的矢量混頻器測量

沒有LO接入的混頻器/轉換器上的頻率轉換測量

頻譜分析模式，用于對被測設備進行廣泛分析

實時測量不確定性計算和驗證測量（METAS VNA工具）

■ *的運營理念

直觀的基于觸摸的操作，操作方便

兩個獨立的觸摸屏，操作方便

在較小的屏幕上顯示用戶選擇的內容（例如SCPI命令）

只用muli觸摸手勢高效操作

自由配置通道，帶拖放圖

以DUT為中心的方法，可適應用戶要求并優化設置

廣泛的評估功能，用于詳細分析測量軌跡

■ 擴展單元

先進的測量功能

使用R&S?ZVA-Z和R&S?ZC轉換器系列的頻率擴展高達750GHz

■ 完整解決方案的附件

用于校準，驗證和不同測量的不同附件

機械校準和驗證套件

自動校準單元

用于校準數據原位刷新的內聯校準單元

測試電纜

扭矩扳手

支持R&S?NRP電源傳感器系列

?
