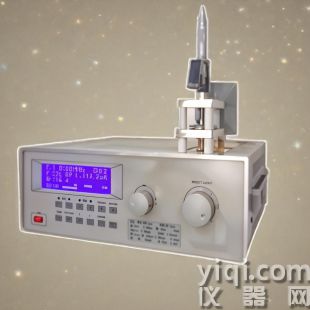

三、儀器的技術指標

1．Q值測量范圍：2～1023

2．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔；

3．電感測量范圍：自身殘余電感和測試引線電感的自動扣除功能4.5nH-100mH 分別有0.1μH、0.5μH、2.5μH、10μH、50μH、100μH、1mH、5mH、10mH九個電感組成。

4．電容直接測量范圍：1～460pF

5．主電容調節范圍： 30～500pF

6．電容準確度 150pF以下±1.5pF；150pF以上±1%                                                                   7．信號源頻率覆蓋范圍10KHz-70MHz （雙頻對向搜索  確保頻率不被外界干擾）另有GDAT-C 頻率范圍10KHz-70MHz及200KHZ-160M

8、型號頻率指示誤差：1*10-6 ±1

Q值合格指示預置功能范圍：5～1000

Q值自動鎖定，無需人工搜索

9．Q表正常工作條件

a. 環境溫度：0℃～+40℃

b．相對濕度：<80％；

c．電源：220V±22V，50Hz±2.5Hz。

10．其他

a．消耗功率：約25W；

b．凈重：約7kg；

c. 外型尺寸：（l×b×h）mm：380×132×280。

11．產品配置：

a.測試主機一臺；

b.電感一套；

c.夾具一 套

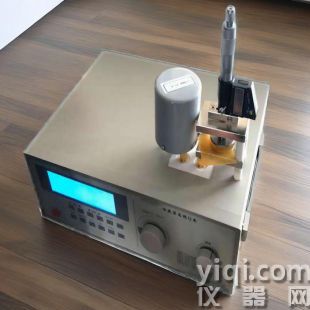

四、性能特點：

1.    平板電容器

極片尺寸：φ25.4mm\φ50mm

極片間距可調范圍和分辨率：≥10mm，±0.01mm

2.    園筒電容器

電容量線性：0.33pF / mm±0.05 pF

長度可調范圍和分辨率：≥0～20mm，±0.01mm

3.  夾具插頭間距：25mm±1mm

4.  夾角損耗角正切值：≤4×10－4（1MHz時）

5、數顯電極

五. 維修保養

本測試裝置是由精密機械構件組成的測微設備，所以在使用和保存時要避免振動和碰撞，要求在不含腐蝕氣體和干燥的環境中使用和保存，不能自行拆裝，否則其工作性能就不能保證，如測試夾具受到碰撞，或者作為定期檢查，要檢測以下幾個指標：

1.    平板電容器二極片平行度不超過0.02mm。

2.    園筒電容器的軸和軸同心度誤差不超過0.1mm。

3.    保證二個測微桿0.01mm分辨率。

4.    用精密電容測量?jī)x（±0.01pF分辨率）測量園筒電容器，電容呈線性率，從0~20mm，每隔1mm測試一點，要求符合工作特性要求。
