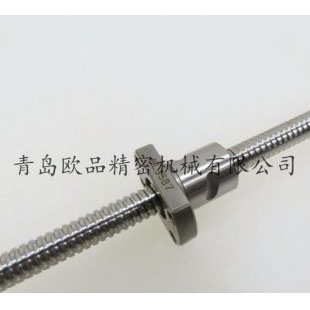

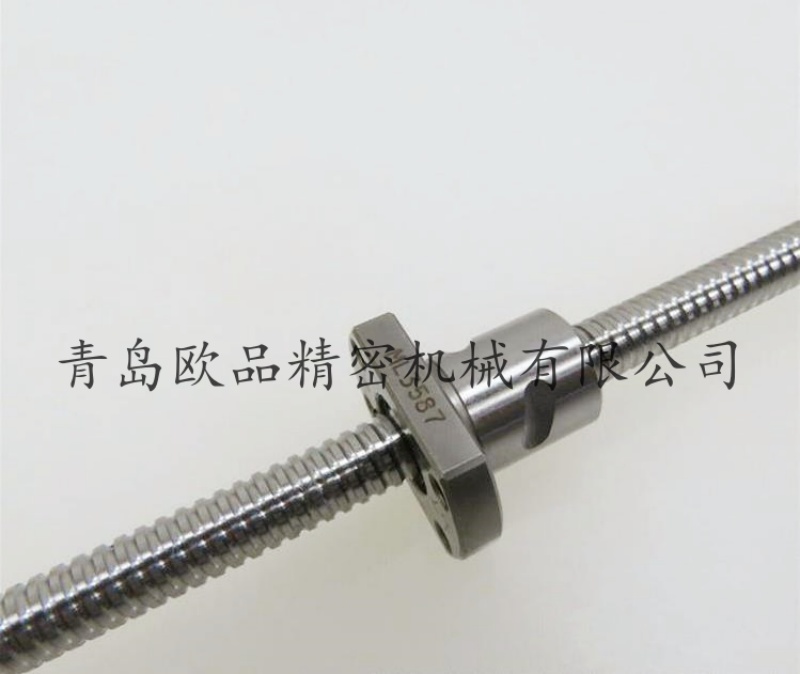

青島歐品精密機械有限公司供應THK絲杠BNK0801-3G0+145LC5Y，THK精密研磨軸端完成品滾珠絲杠，絲杠可以根據客戶的要求按圖紙加工定制。

THK滾珠絲杠結構與特長：

精密滾珠絲杠

軋制滾珠絲杠

精度等級 C0 C1 C2 C3 C5 C7 C8 C10

種類 系列標記 等級 附注 用于決定位置 C 0、1、3、5 JIS系列 Cp 1、3、5 符合ISO 用于搬送 Ct 1、3、5、7、10

【備有滿足使用環境要求的配件】

提供的配件包含QZ自潤滑器和清潔環(W),前者使維修的間隔時間顯著延長,而后者提高了在惡劣環境中排除異物的能力。

種類與特長

【預壓型】

BIF型

此型號是在螺母的部,給左右兩方的螺紋以相位差,使軸向間隙達到負值（預壓狀態）的滾珠絲杠,既體積小,又能獲得平滑的運動。

DIK型

此型號是在單個螺母的部,給左右兩方的螺紋以相位差,使軸向間隙達到負值（預壓狀態）的滾珠絲杠,既體積小,又能獲得平滑的運動。

BNFN型

此型號將2個螺母組合在一起,通過調整片施加預壓消除無效行程,是最一般的形式。利用法蘭上的螺栓孔進行裝配。

DKN型

此型號是將2個螺母組合在一起,通過調整片施加預壓,使軸向間隙達到負值（預壓狀態）的滾珠絲杠。

BLW型

此型號將兩個大導程螺母組合在一起,通過調整片施加預壓,因此可獲得沒有無效行程的高速進給。

【無預壓型】

BNF型

此型號是單個螺母的最簡單型號,利用法蘭上的螺栓孔進行裝配。

DK型

此型號為最小型的螺母滾珠絲杠,其螺母外徑只有回流管螺母外徑的70～80%。

MDK型

此為絲杠軸直徑為?1?78?1?79 4～?1?78?1?7914mm、導程為1～5mm的微型型號

WHF型

此種滾珠絲杠采用了新的循環構造，實現了DN值為12萬的高速進給與傳統產品的WFG型的螺母外徑，安裝孔尺寸可以互換，因此可以替換WGF型。

WHF1530、WHF2040、WHF2550）

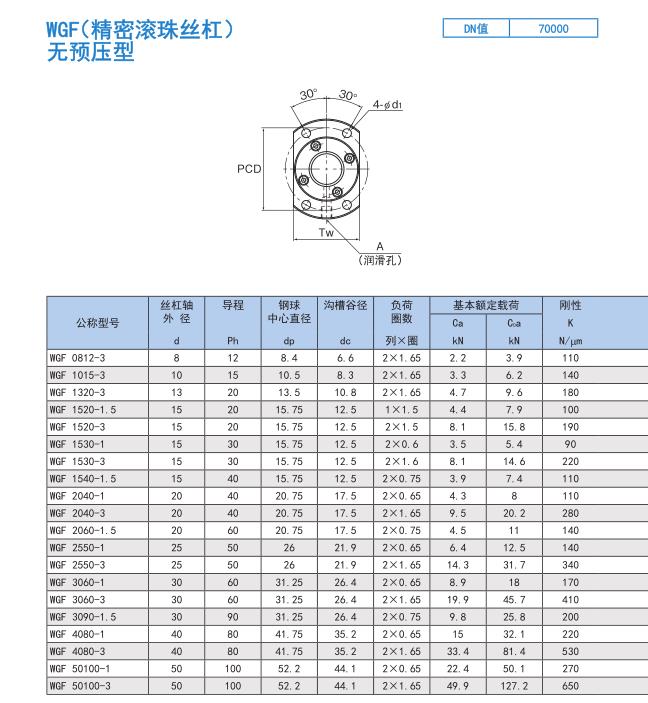

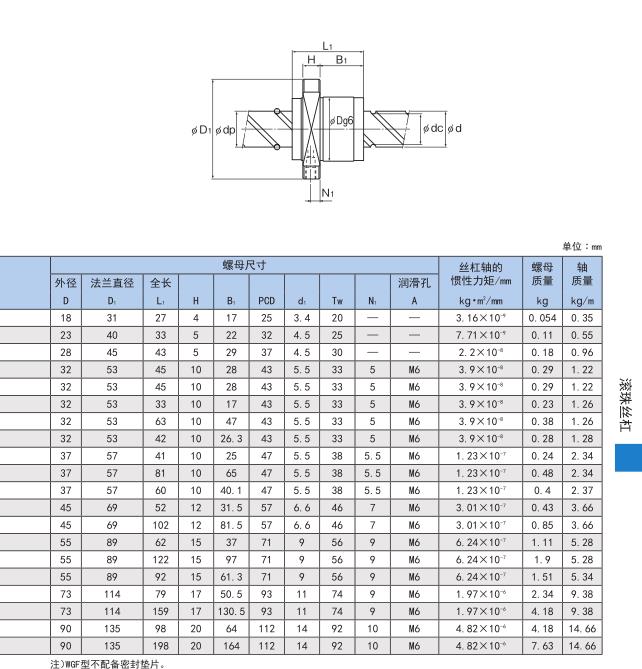

BLK/WGF型

BLK型的軸徑與導程的尺寸相同,而WGF型的導程尺寸為軸徑的1.5～3倍。

方形螺母滾珠絲杠BNT型

在方形螺母上加工有供安裝用的螺紋孔,可與機械本體直接裝配而不需要支承座。

THK精密螺母旋轉式滾珠絲杠

結構與特長

【DIR型】

標準導程的螺母旋轉式滾珠絲杠DIR型,是把單螺母滾珠絲杠與支撐軸承一體化的螺母旋轉式滾珠絲杠裝置。其螺母為使用循環器方式的鋼球循環結構,鋼球沿著安裝在螺母內部的循環器溝槽移動到相鄰的滾動面,然后在負荷區域循環,從而進行無限滾動運動。此外,作為錯位預壓螺母,在單個螺母的中央部,給左右兩方的螺紋以相位差,使軸向間隙達到負值（預壓狀態）。與傳統的雙螺母型（2個螺母之間插有調整片的方式）相比,既小型又能獲得平滑流暢的運動。支承軸承由兩排接觸角為45?1?78?1?73的DB型角接觸軸承組成,來提供預壓。以往用于安裝皮帶輪的套環,現與螺母組合為一體支撐軸承的結構

小型化

由于內部循環機構使用循環器,外部直徑僅是回流管螺母的70%～80%,總長是回流管螺母的60%～80%,因而減輕了重量并且減少了加速時的慣性力。此外,因螺母的支撐軸承為一體化結構,能實現既高精度又小型的設計。并且,由于螺母重量輕,慣性小,從而能獲得高度的響應能力。

THK軋制滾珠絲杠型號：

JPF型軋制THK滾珠絲杠型號：

JPF1404-4 JPF1405-4 JPF1605-4 JPF2005-6

JPF2510-4 JPF2805-6 JPF2806-6 JPF3210-6

JPF3610-6 JPF4010-6

MTF型軋制滾珠絲杠型號：

MTF0610-3.7 MTF0802-3.7 MTF1002-3.7 MTF1202-3.7

BTK型軋制THK滾珠絲桿型號；

BTK1208-2.6 BTK1404-3.6 BTK1605-2.6 BTK1808-3.6

BTK2005-2.6 BTK2505-2.6 BTK2510-5.3 BTK2806-2.6

BTK3210-2.6 BTK3210-5.3 BTK3610-2.6 BTK3610-5.3

BTK4010-5.3 BTK4512-5.3 BTK5016-5.3

BLK型軋制THK滾珠絲桿型號

BLK1510-5.6 BLK1616-3.6 BLK1616-7.2 BLK2020-3.6

BLK2020-7.2 BLK2525-3.6 BLK2525-7.2 BLK3232-3.6

BLK3232-7.2 BLK3620-5.6 BLK3624-5.6 BLK3636-7.2

BLK4040-3.6 BLK4040-7.2 BLK5050-3.6 BLK5050-7.2

WTF型軋制THK滾珠絲桿型號

WTF1520-3 WTF1520-6 WFT1530-2 WTF1530-3

WTF2040-2 WTF2040-3 WTF2550-2 WTF2550-3

WTF3060-2 WTF3060-3 WTF4080-2 WTF4080-3

WTF50100-2 WTF50100-3

CNF型軋制THK滾珠絲杠型號：

CNF1530-6 CNF2040-6 CNF2550-6 CNF3060-6

BNT型軋制THK滾珠絲桿型號：

BNT1404-3.6 BNT1405-2.6 BNT1605-2.6

BNT1808-3.6 BNT2005-2.6 BNT2010-2.6

BNT2508-2.6 BNT2510-5.3 BNT2806-2.6

BNT2806-5.3 BNT3210-2.6 BNT3210-5.3

BNT3610-2.6 BNT361095.3 BNT4512-5.3

標準端末未加工品軋制滾珠絲桿型號

MTF0601-3.7 MTF0802-3.7 MTF1002-3.7 MTF1202-3.7

BLR型 大導程螺母旋轉式軋制滾珠絲杠

BLR1616-3.6 BLR2020-3.6 BLR2525-3.6

BLR3232-3.6 BLR3636-3.6 BLR3636-3.6

BLR4040-3.6 BLR5050-3.6

球保持器型精密滾珠絲杠型號

SBN型球保持器型滾珠絲杠

SBN1604-5 SBN1605-5 SBN2004-5 SBN2005-5

SBN2504-5 SBN2505-5 SBN2506-5 SBN2806-5

SBN2806-5 SBN3205-5 SBN3206-5 SBN3210-7

SBN3212-7 SBN3616-5 SBN4012-5 SBN4016-5

SBN4512-5 SBN4516-5 SBN5012-5 SBN5016-5

SBN5020-5

SBK型球保持器滾珠絲杠

SBK1520-3.6 SBK1616-3.6 SBK2010-3.6

SBK2020-3.6 SBK2030-3.6 SBK2520-3.6

SBK2525-3.6 SBK3220-5.6 SBK3232-5.6

SBK3620-7.6 SBK3636-5.6 SBK4020-7.6

SBK4030-7.6 SBK4040-5.6 SBK5020-7.6

SBK5036-7.6 SBK5050-7.6 SBK5520-7.6

SBK5530-7.6 SBK5536-7.6

SDA型球保持器滾珠絲杠

SDA1616-2.8 SDA2020-2.8 SDA2520-2.8

SDA2525-2.8

HBN型球保持器型滾珠絲杠

HBN3210-5 HBN3610-5 HBN3612-5 HBN4010-7.5

HBN4012-7.5 HBN5010-7.5 HBN5012-7.5 HBN5016-7.5

HBN6316-7.5 HBN6316-10.5 HBN6320-7.5

SBKH型 球保持器型滾珠絲杠

SBKH6332-3.8 SBKH6340-7.6 SBKH8050-7.6

SBKH8060-7.6 SBKH10050-7.6 SBKH10060-7.6
