簡介：36211手持式天線與傳輸線分析儀

?

* 頻率范圍：50MHz～18GHz （36211）

* 測量參數：駐波比、回波損耗、電纜損耗、阻抗等參數測量，支持故障定位（DTF）

* 測量速度：1ms／頻點（10kHz中頻帶寬）

* 外形尺寸：寬x高x深＝285mmx215mmx78mm（不含側提帶）

* 重量：3.5kg（含電池）

* 提供4個獨立光標，具有光標搜索和Δ光標功能

?

產品綜述：
? ?
?36211手持式天線與傳輸線測試儀采用先進的射頻與微波混合集成設計技術，寬帶基波混頻技術，數字化中頻處理技術，智能電源管理技術

等新技術，具有測量頻段寬、測量精度高、體積小、重量輕、電池供電等優點，可測量回波損耗、駐波比、阻抗、DTF（不連續點定位）等

網絡參數，適合現場的電纜、天線、傳輸線等的駐波比測試，以及科研、教學中對射頻、微波器部件的反射參數測試。

?

主要特點：

DTF測試功能，可對電纜等信號傳輸通道上的阻抗不連續點進行快速定位。頻段寬。36211手持式天線與傳輸線測試儀頻率范圍50MHz～18GHz，

適應大多數通信、雷達的測試需求。測量速度快。最高達1ms/點的測量速度，較上一代產品提高了10倍以上，節省您的測試時間。

光標功能。提供4個獨立光標，還具有光標搜索和△模式功能。休眠節能功能。休眠功能開啟時，在一定時間（休眠時間可以設置）沒有操作，

會自動關閉顯示和關機。擴展存儲支持。機內存儲器支持200條以上的跡線存儲（根據測量點數不同有所不同），同時支持外部USB存儲器，

擴展存儲數量。方便的計算機連接。通過USB接口可方便地與計算機連接，實現存儲跡線到計算機的下載和上傳。大容量電池。

可支持連續工作四小時以上。

功能特點：

?

* 頻域反射計（FDR）

?

頻域反射計（FDR）和時域反射計（TDR）的名稱很類似，而且都是用于傳輸線的測試。TDR發射的激勵信號是直流脈沖，它可測試電纜的

通斷和斷路位置，對會引起RF通訊設備性能下降和故障的RF問題不敏感。而FDR利用掃頻信號進行測試，通過復雜的數學運算得到時域特

性，可測量系統細微的RF性能下降，及時維護，節省由于射頻電纜未及時修復而損壞導致的昂貴維修費用。

?

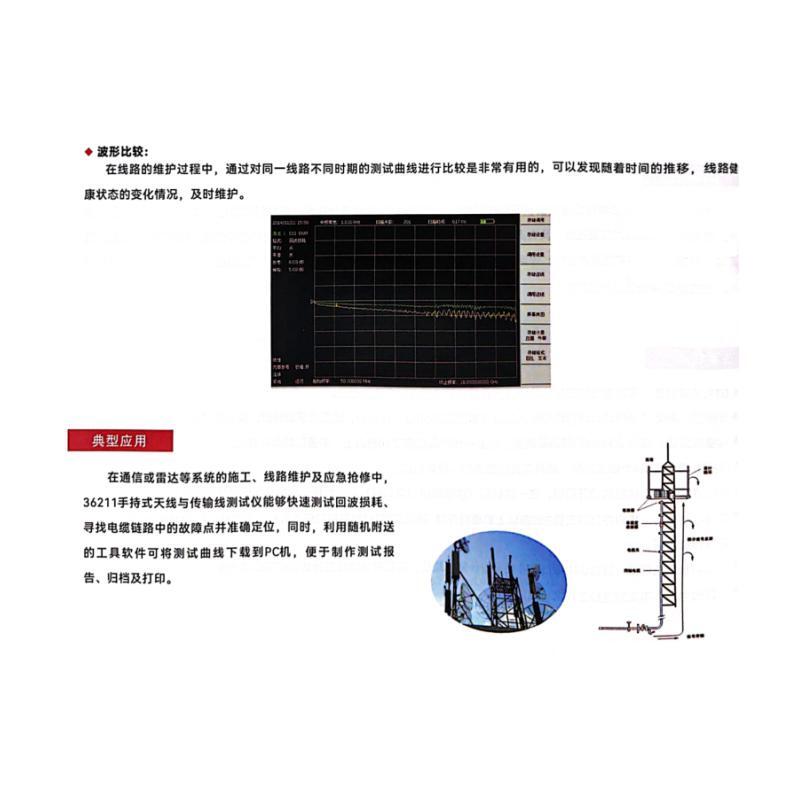

* 波形比較

在線路的維護過程中，通過對同一線路不同時期的測試曲線進行比較是非常有用的，可以發現隨著時間的推移，線路健康狀態的變化情況，

及時維護。

?
