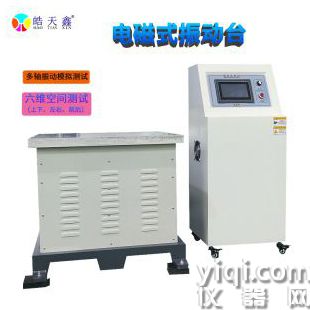

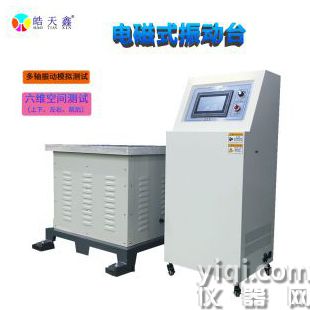

電磁式振動試驗機

一、產品用途：
電磁式振動試驗機模擬產品在制造，組裝運輸及使用過程中所遭遇的各種環境，用以鑒定產品是否忍受環境振動的能力，適用于電子、機電、光電、汽機車、玩具……等各行各業的研究、開發、品管、制造。振動試驗機能讓我們提早知道產品或產品中的部件的耐振壽命，從而確定產品設計及功能的要求標準。
二、電磁式振動試驗機檢測范圍：
1、產品結構的強度。
2、結合物的松脫。
3、保護材料的磨損。
4、零部件的破損。
5、電子組件的接觸不良。
6、電路短路及斷續不穩。
7、各零件之標準值偏移。
8、提早將不良件篩檢。
9、找尋零件、結構、包裝與運送過程間之共振關系。
三、使用振動試驗機的優點：
1、設計時，可分析破壞點、易不良點，
2、質量時，可分析每一批產品所產生的不同點和不良點，
3、生產時，可完全一邊振動一邊測量，使產品不良率早發現，
4、耐久測量，讓產品耐久使用、使不耐久的組件提早改進，公司品牌口碑即會更好。
四、電磁式振動試驗機臺體規格：
1.垂直臺體：L×W×H：（長×寬×高mm）用戶可任選。
1）200×200×200
2）350×350×200
3）500×500×200
4）750×750×200
5）1000×1000×200
6）1500×1500×200
2.水平臺體：L×W×H：（長×寬×高mm）用戶可任選。
1）200×2050×200
2）350×350×250
3）500×500×250
4）750×750×250
5）1000×1000×250
6）1500×1500×250
五、型號：（HT-后面加P的為帶電腦控制的型號）
1.型號：HT-P/HT-PP
振動方向：垂直（Y軸,上下振動）
頻率范圍：1Hz~600Hz
2.型號：HT-HP/HT-PHP
振動方向：水平（X+Z軸,左右+前后振動）
頻率范圍：1Hz~600Hz
3.型號：HT-TP/HT-PTP
振動方向：垂直+水平（Y+(X+Z)軸）
頻率范圍：1Hz~600Hz
六、電磁式振動試驗機技術參數:
1.振動臺體尺寸：
2.振動方向：
3.振動試驗機最大試驗負載：100 kg/最大激振力2200kgf范圍內。
4.頻率范圍：1Hz~600Hz頻率可顯示到0.01Hz。
5.調頻功能1～600HZ客戶自定，在頻率范圍內任何頻率必須在（最大加速度<22g 最大振幅<5.2mm)。
6.掃頻功能1～600HZ客戶自定，（上限頻率/下限頻率/時間范圍）可任意設定真正標準來回掃頻。
7.可程式功能1～600HZ客戶自定，15段每段可任意設定（頻率/時間）可循環。
8.倍頻功能(1～600HZ)：15段成倍數增加,①.低頻到高頻 ②.高頻到低頻 ③.低頻到高頻再到低頻/可循環。
9.對數功能1～600HZ客戶自定，①．下頻到上頻 ②．上頻到下頻 ③．下頻到上頻再到下頻--3種模式對數/可循環。
10.振動試驗機功率：2.2 KW。
11.振幅(可調范圍mmp-p)：0～５.2mm。
12.最大加速度：22g ，最大加速度=0.002×f（頻率HZ）×D（振幅p-pmm）。
舉例:10HZ最大加速度=0.002×10×5=1g。
13.振動波形：正弦波。
14.時間控制：任何時間可設（秒為單位）。
15.電源電壓（V）：220，最大電流：10（A）。
16.全功能電腦控制（另購）:485通訊接口如要連接電腦做控制,儲存,記錄,打印之功能需另買介面卡程式電腦。
17.顯示振幅加速度（另購）：如需看出振幅、加速度、最大加速度、準確數字需另購 測量儀。
18.最大振幅5.2mm 最大振幅=20/(0.002×f)。
舉例：100Hz最大振幅=20/(0.002×100)=1mm。
19.在任何頻率下振幅不可大于5.2mm。
20.加速度與振幅換算1g=9.8m/s 。
21.頻率越大振幅越小。
