霍爾電流傳感器測試

    在霍爾電流傳感器的研發、使用過程中，對器件的      響應速度、線性度、精度等特性的測量尤為重要，對確保器件性能穩定、可靠工作，以及指導器件選型使用具有重要意義。

     線性度：輸出信號（副邊電流IS）與輸入信號（原邊電流IP）在測量范圍內成正比的程度。比如電流40A的  時候輸出4V(或50mA),則在電流為20A時,輸出應該為   2V(或25mA),這些都是理想值,實際輸出會有些偏差,偏差值和理想值的比值就是線性誤差,線性誤差值越小,檢測精度就越高,電流傳感器的線性度就是通    過線性誤差來表示。

    精度：電流傳感器測試值與真實值的偏離程度。電 流傳感器精度測試取決于器件本身的性能，也與用于 標定的標準測試源的精度有很大關系。 響應時間：輸出信號的上升時間和實際信號的上升時間有會有一個延遲，這個延遲就叫響應時間，也就 是輸出信號（副邊電流IS）與輸入信號（原邊電流IP）的時間差。

       溫度漂移：當電流傳感器工作環境溫度變化時，其 輸出測試值會因此產生偏差。測量器件在不同溫度下的穩定輸出性能，對使用具有重要的指導意義。

      響應帶寬：在指定的幅值輸入信號和特定頻率下， 電流傳感器的輸出幅值會衰減至指定比例值，一般為 -1dB或者-3dB。一般而言，電流傳感器的輸出響應信 號，會隨著原邊電流值以及頻率增加，而出現的衰減的 現象。

圖：     線性度測試曲線

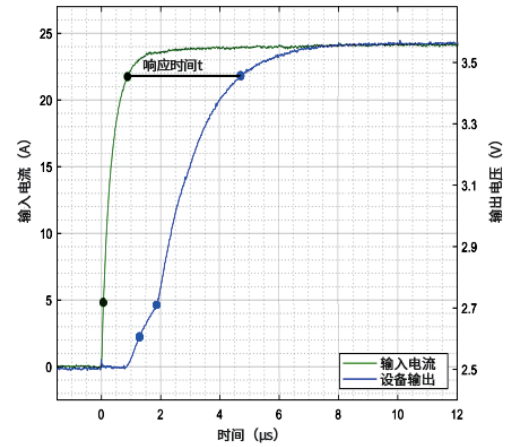

圖：     響應時間測試曲線

普賽斯電流傳感器測試解決方案

CTMS電流傳感器測試系統

    普賽斯CTMS電流傳感器測試系統，可用于晶準測量各種電流傳感器（霍爾電流傳感器、羅氏線圈、皮爾 森線圈等）的靜態與動態參數，單臺大電流源電流可高 達1000A。測試參數包括：直流參數如溫度漂移、零點      誤差、線性度等，和交流參數如響應時間、帶寬、噪聲頻譜等。 CTMS電流傳感器測試系統總體上包括：測試設 備、上位機控制系統、測試夾具等。其中測試設備主要      包括直流大電流源設備、階躍脈沖電流源設備、寬頻帶 大電流源設備、頻譜儀、示波器、電流方向切換裝置、環 境溫度模擬裝置、傳感器供電裝置、數據采集裝置等。      上位機控制系統主要包括對儀器的控制、數據自動采     集、自動保存、數據的生成等功能模塊以及測試界面的設計。

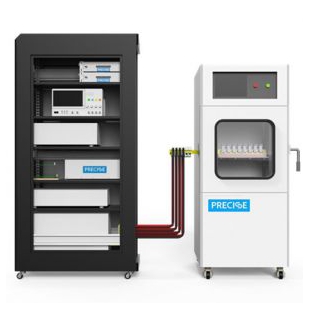

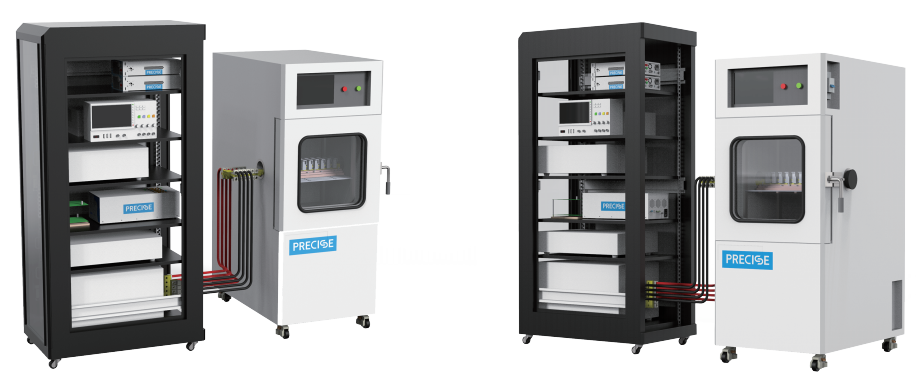

圖：     普賽斯CTMS電流傳感器測試系統

零點、靈敏度、線性度測試

    在標準供電以及環境溫度條件下，參照電流傳感器的量程，按照10%步進為一個測試點（或者根據客戶  指定電流步進）測量傳感器輸出信號。

響應時間測試

   在標準供電以及環境溫度條件下，電流傳感器在  額定原邊電流值時的輸出響應時間。對于閉環霍爾電    流傳感器，響應時間一般為μs級別。因此，這就要求用 于測試的原邊電流輸出源，能夠具有快速電流輸出能   力。此外，搭建電路時一定要將用于測試原邊電流信號     與電流傳感器輸出信號的探頭均接入示波器，保證同布采集信號。

溫度漂移測試

   溫度下的輸出信號特征曲線，在標準供電條件下，測試電流傳感器在不同環境溫度下的輸出信特征曲線。

頻率帶寬測試

   在標準供電以及環境溫度條件下，測試電流傳感      器在不同頻率帶寬正弦波的電流傳感器輸出信號響應特征曲線。

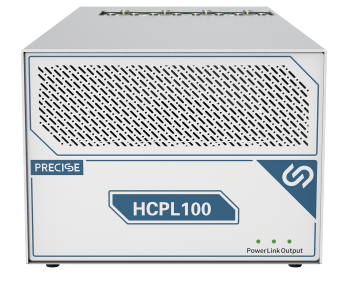

大電流脈沖電源HCPL100

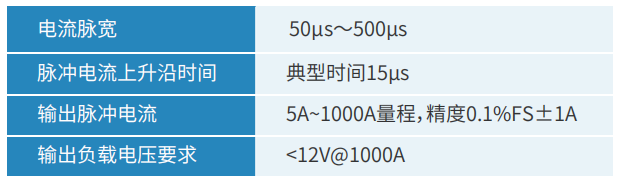

        普賽斯大電流脈沖電源HCPL100是武漢普賽斯打造的大電流、高精度、寬測量范圍的專用測試電源，具 有輸出電流大（1000A）、脈沖邊沿陡（15μS）、支持輸       出極性切換等特點。

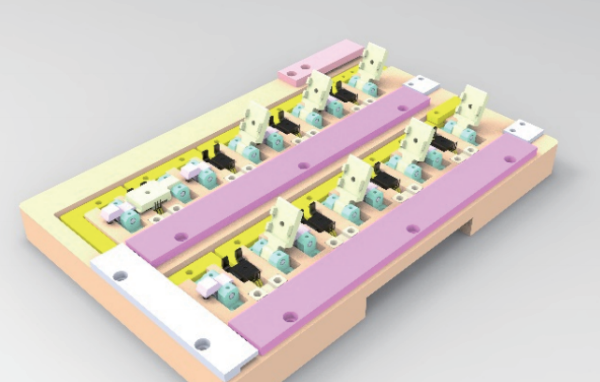

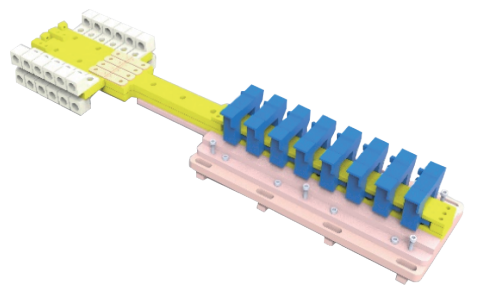

夾具

    針對不同的封裝形式，設計了不同的固定夾具，可滿足常規封裝的測試，如QFN、SOIC、SOICW、PFF、  PSF及穿芯式。

如需獲取詳細系統搭建方案及測試線路連接指南，歡迎隨時來電咨詢普賽斯儀表，普賽斯以自主研發為導向，深耕半導體測試領域，在I-V測試上積累了豐富的經驗，先后推出了直流源表，脈沖源表、脈沖恒流源、脈沖恒壓源、功率器件靜態測試系統、大功率激光器老化測試系統等測試設備，廣泛應用于高校研究所、實驗室，新能源，光伏，風電，軌交，變頻器等場景。普賽斯全新升級S系列數字源表更大直流,更高精度,科研實驗必備源表,標準的SCPI指令集,上位機軟件功能豐富
