GNSS位移監測儀廣泛應用于地質災害監測、橋梁隧道健康監測、建筑物結構安全監測等領域。它可以實時監測地面或建筑物的微小位移變化，及時發現潛在的安全隱患，為災害預防和結構安全提供重要保障。

一、產品簡介

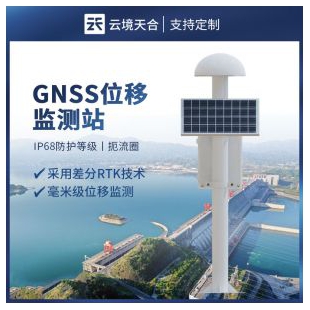

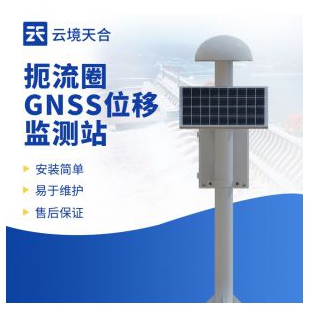

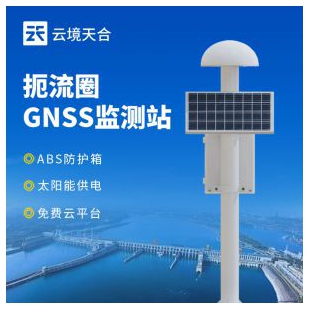

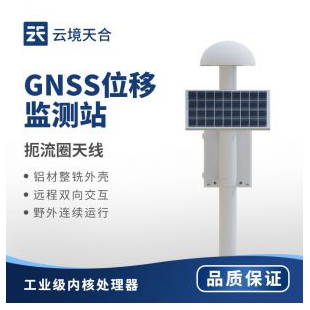

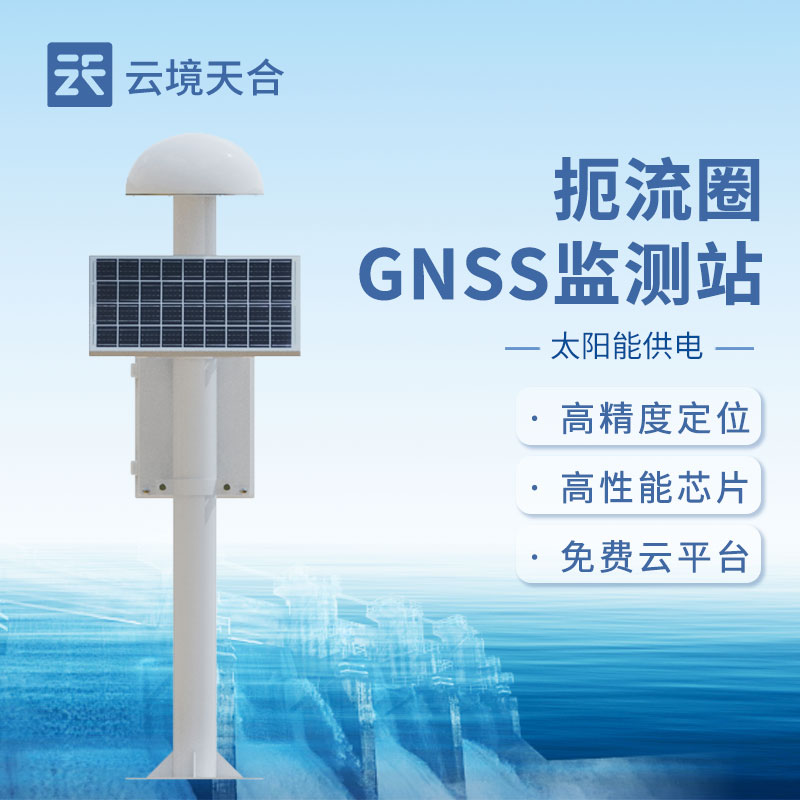

GNSS位移監測儀是采用差分RTK技術實現的毫米級位移監測產品，可廣泛應用于大壩安全監測、橋梁健康檢測、滑坡預警等工程領域。該產品具備高精度、高穩定性及實時數據傳輸能力，能夠在各種復雜環境下準確監測目標物的微小位移變化。GNSS位移站操作簡單，安裝便捷，可遠程監控和數據分析，為工程安全提供有力保障。此外，其強大的數據處理能力和兼容性，使得該產品能夠輕松融入各類監測系統，實現數據的共享與融合，為工程安全監測提供全面、高效的解決方案。

二、產品參數

傳感器參數：

1.傳感器供電：DC10V-15V

2.傳感器功耗：0.25W

3.靜態精度（差分模式）：水平±（2.5mm+1ppm），垂直±（5mm+1ppm）

4.☆天線：扼流圈天線、磁性吸波材料，有效降低多徑效應

5.☆通信協議：Modbus-RTU，支持設備端離線解算位移量、位移的垂直與水平方向

6.支持RTCM3差分數據

7.尺寸：直徑360mm高度163mm

8.工作環境：-40°C~+85°C，0%RH~95%RH（無凝露）

監測站參數：

9.測站供電：30W太陽能板，20AH電池

10.測站功耗：傳感器+LORA：0.6W傳感器+LORA+數據上傳：0.96W

11.☆支持獨立工作模式下（不依賴云平臺）位移報警、位移量輸出、位移角度輸出

12.支持4G、無線網橋、wifi、以太網等數據通訊傳輸

13.☆支持測站TCP、HTTP、UDP直傳客戶平臺

采集器參數：

14.☆支持現場RS485輸出ASCII數據格式

15.☆支持現場添加RS485Modbus-RTU環境傳感器

16.支持內置式4GFPC天線

云平臺參數：

17.☆支持平臺轉發支持TCP，HTTP

18.☆云平臺支持3D數據查看，直觀查看觀測點的位移方向與變化量

三、產品安裝

安裝要求：

1：無論基準站還是測量站周圍都不能有高大建筑物，如果無法避免也應遠離至少20米以上。

2：基準站與測量站之間的間距（基線距離）推薦小于500米，zui大不超過2KM，并且盡量選

擇同海拔安裝，距離過大會導致經度下降。

3：基準站與測量站之間盡量可視，如無法wan全可視也要避免存在高墻、建筑物等遮擋。

4：應保證測量天線在20米內是zui高點。

5：安裝底座應牢固，避免因風導致的精度下降。

6：數傳天線、lora天線高度不能高于測量天線，應盡量遠離測量天線。為保證后續測量精

度，具體安裝事宜也可以聯系公司售后視頻指導。
