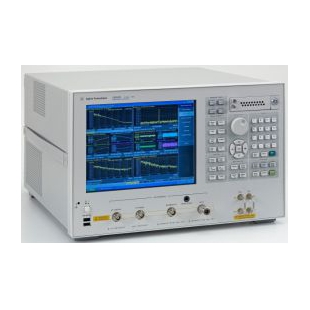

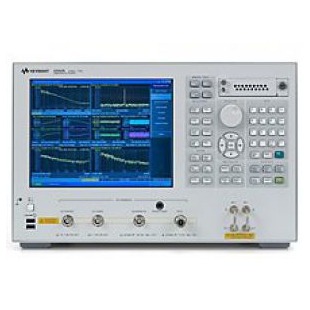

5052B 信號源分析儀

頻率范圍

• 射頻輸入頻率范圍：10 MHz 至 110 GHz

• 分析偏移頻率范圍：1 Hz 至 100 MHz

• 利用超低本底噪聲和交叉關聯方法進行相位噪聲測量

• 頻率瞬態捕獲范圍：在窄帶時高達 80 MHz，在寬帶時高達 4.8 GHz

噪聲測量功能

• 利用超低本底噪聲和交叉關聯方法進行相位噪聲測量

• 無需更改射頻連接，便可進行 AM 噪聲測量和相位噪聲測量

• 進行從 1 Hz 到 100 MHz 的基帶噪聲測量

• 采用實時模式提供高達 15 MHz 掃寬的頻譜監測

分析功能

• 同時測量頻率、相位和功率在不同時間的瞬態

• 利用視頻觸發功能，捕獲意外的頻率變化

• 利用出色的低噪聲直流源（頻率/功率/直流電源-電流與 Vc 和 Vs）進行全面的 VCO 表征

• 利用飛秒級分辨率進行時鐘抖動測量

描述

E5052B 10 MHz 至 7 GHz 信號源分析儀具備多種增強型性能特征（部分已在上述的關鍵特性中列入）。而且它可以在表征 VCO 或其他類型的高頻信號源，以及評測高速數據通信系統中的時鐘抖動時，提供優異的測量吞吐率和卓越的易用性。

與 E5053A 配合使用時，E5052B 的頻率范圍可以擴展至 26.5 GHz；與 E5053A 和 Keysight 11970 系列混頻器一起使用時，則可以高達 110 GHz。

E5052B SSA 適用范圍十分廣闊，包括評測射頻/微波/毫米波振蕩器、VCO、系統參考時鐘、LAN 模塊、高速計時模塊、SerDes 芯片和高速
