ATC 酸霧處理系統

一．產品介紹

ATC 酸霧處理系統是專用于實驗室，尤其是實驗室進行低倍樣品腐蝕時，對腐蝕產生的酸霧進行QL抽排、中和處理，產生滿足空氣排放標準的系統。

該系統耐腐蝕，美觀，可定制以便和實驗室其他設備和家具擺放整齊。

該系統由排風柜和酸霧中和裝置兩部分組成，可和低倍酸蝕裝置集成為一體。

二．主要參數

1，排風柜

1） 排風采用液晶面板、微機控制；

2） 排風機安裝在室外，室內無噪音；

3） 各部件由耐酸PP材料制成，長期使用不腐蝕；

4） 工作臺面：采用進口12mm PP板制作, 耐酸、耐高溫；

5） 柜體:采用厚8mm瓷白色PP制作，耐酸堿性能優異。經CNC精確裁切加工后，同色同質焊條熔焊修飾處理，表面無銳角。

6） 帶PP 水槽： 尺寸：384*285*270mm

7） QL防酸風機，風量：3000m3/h；

8） 排風柜尺寸：1800（寬）X 850(深) X 2350(高)

9） 酸霧中和裝置尺寸：1200（寬）X 850(深) X 2350(高)

10） 低倍酸蝕裝置和排風系統組成一體（見右圖）；

11） 帶加熱水裝置，以便及時利用熱水沖洗樣品（選件）。

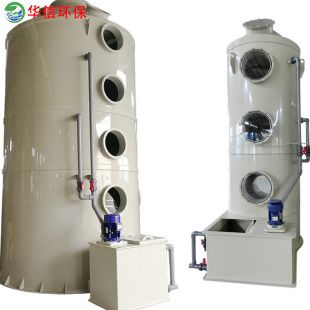

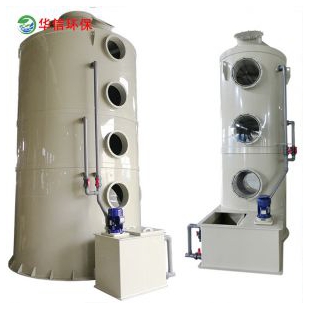

2，酸霧中和裝置

低倍腐蝕或其他腐蝕產生的酸霧通過該裝置時，酸霧由下而上，含堿性的水由上噴淋而下，在大量的鮑爾球的界面上進行酸、堿中和處理，再經過過濾，無酸堿的、滿足排放標準的氣體被排至室外。

包含如下部分：

1） 廢氣塔體

2） 堿液槽

3） 噴淋器

4） 循環泵

5） 鮑爾球

6） 進、出風管

7） 碳酸氫鈉

三．特別說明：

安裝過程中，墻壁開洞等土建工程由需方負責。
