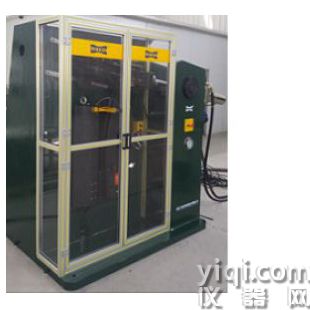

金試力600KN電力金具臥式拉力試驗機

金試力600KN電力金具臥式拉力試驗機簡介：
該臥式拉力試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，圓柱銷插裝試樣，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕控制并顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機為吊裝帶類、鏈類以及繩索類做產品逐個拉伸試驗專用設備,用于吊裝帶類產品的逐個拉伸負荷,破壞等試驗,
1、主機系統
主機部分主要由油缸座、油缸活塞、移動橫梁、固定橫梁及負荷傳感器等部件組成。油缸座、鋼板焊接框架、移動橫梁和固定橫梁形成受力框架，移動橫梁和固定橫梁上裝有拉伸夾具用以夾持試樣的兩端，單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動移動橫梁運動，從而將試驗力施加到試樣上。固定橫梁與受力框架之間采用插銷連接，手動調整試驗空間。
1、主機說明
1.1. 機架整體采用鋼板焊接框架結構，通過前后夾頭座、油缸及前橫梁組成系統主結構；
1.2.后夾頭座采用手動推動方式進行試驗空間有級調整；
1.3.主機外形在滿足臥式試驗設備技術要求的基礎上加裝防護罩安全措施設計。

三、 主要技術指標

試驗力（KN）：600KN、1000KN、3000KN、5000KN、6000KN
試驗力保持精度： ±1%，
活塞大行程 1500（可定做）
試驗力測量范圍：2-FS
位移精度： ±1%
拉伸試驗空間：5000-12000mm
調整間距：600
空間調整方式：電機鏈輪推動，插銷固定
活塞移動速度：加載0-100mm/min；空載0-300mm/min
控制臺與主機相分離，具有安全距離，主機應有安全防護措施。

?
