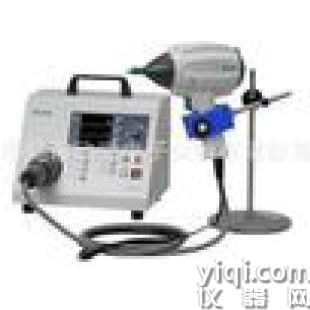

靜電放電模擬測試儀EMC實驗室專用設備

品牌：普銳馬
型號： PESD6020
產地：上海松江區
供應商報價：￥21000

上海普銳馬電子有限公司更新時間：2021-04-28 14:41:58

銷售范圍售全國

入駐年限第8年

營業執照已審核

同類產品靜電放電模擬器(4件)

立即掃碼咨詢

聯系方式：400-822-6768

聯系我們時請說明在儀器網（www.ghhbs.com.cn）上看到的!

掃碼分享

為您推薦

靜電放電模擬測試儀EMC實驗室專用設備核心參數

測量范圍	0.2-20kv	準確度	誤差5百分比
響應時間	1-9999S

產品特點

操作簡潔，性價比高。服務到位，一站式服務

詳細介紹

普銳馬第五代靜電放電發生器/廠家直銷

詳細信息

品牌：普銳馬/prima	加工定制：是	型號：PESD6020
電壓：20000 V	測量精度：100	放電電阻：330歐姆
放電電容：150pF	放電次數：1-9999	頻率：20 Hz
適用范圍：GB/T17626.2

1、普銳馬靜電放電發生器原理

靜電放電的起因有摩擦起電、接觸分離起電、感應起電、傳導起電等多種，但GB/T 17626.2主要描述在低濕度情況下，通過摩擦等因素，使人體積累了靜電，當帶有靜電的人在與設備接觸的過程中，就可能產生靜電放電。

2、普銳馬靜電放電發生器測試目的建立一個共同的基準，以評價電氣和電子設備在經受靜電放電干擾時的性能。

3、普銳靜電放電發生器產品特點
● 符合IEC61000-4-2和GB/T17626.2*新標準要求；
● 7.0寸觸摸屏控制、中英顯示，操作方便；
● 80%器件采用進口產品，性能穩定；
● 靜電槍人體工程學設計、槍體質量小于1kg,使用舒適；
● 采用進口程控高壓電源，性能穩定；
● 高壓放電模塊引進瑞士技術，正負自動切換；
● 阻容套件模塊化設計，更換便捷，滿足不同標準的測試要求；
● 實時指示燈顯示，判斷空氣放電失效性；
● 內置軟件保護，無需注意操作順序；
● 內置溫濕度顯示、實時電壓顯示，實時判斷實驗可靠性；
● 內置國標模式、用戶自定義模式、增壓模式；
● 內置RS232接口，可選配測控軟件實施遠程控制。

4、普銳馬靜電放電發生器產品技術參數

參數	PESD6020
輸出電壓	±0.2-20kV,精度5%，步進0.1KV
輸出電壓極性	正 / 負
放電電容	150pF
放電電阻	330 Ω
放電電流上升時間	0.7 ～ 1ns
靜電保持時間	>5s
放電間隔	0.05 ～ 9.99s 之間，或單次放電
放電次數設定	1 ～ 9999 或無限次
放電形式	接觸放電、空氣放電
放電次數	可預設置 1-9999 次或無限次
觸發方式	1.自動 2.手動 3.電壓自動漸升掃描
設備工作電源	AC220V ± 10%,50 Hz
環境溫度	15 ℃ -35 ℃
主機尺寸，重量	350×360×175 mm 10kg

6、普銳馬5代靜電放電發生器產品實驗配置：ESD-DESK

靜電放電實驗桌是為靜電放電試驗而專門設計的試驗裝置，符合IEC61000-4-2和GB/T17626.2標準，對提高靜電放電試驗的重復性和可比性有重要作用。根據被試設備不同，靜電放電試驗有臺式和落地兩種配置。

臺式設備	落地設備
試驗臺(1700×800×800mm)	絕緣支座(1100×800×100mm)
參考接地板(2700×1800×1.5mm)	參考接地板(2700×1800×1.5mm)
垂直耦合板(500×500×1.5mm)	垂直耦合板(500×500×1.5mm)
水平耦合板(1600×800×1.5mm)	垂直耦合座(500×500×1200mm)
絕緣襯墊	帶電阻的電纜線（470kΩ*2）
帶電阻的電纜線（470kΩ*2）
