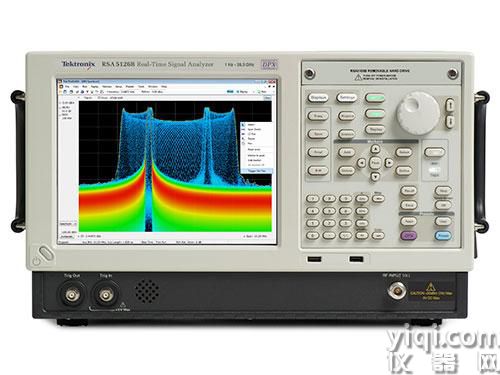

RSA5000系列實時信號分析儀代替了傳統儀器，為您完成日常任務提供了所需的測量信心和功能。RSA5000系列提供了行業領先的實時指標，包括 100%檢測概率佳短信號持續時間和佳實時動態范圍。通過RSA5000系列儀器，您可以在一臺儀器中同時獲得頻譜分析儀功能、寬帶矢量信號分析儀功能以及實時頻譜分析儀特的觸發、捕獲、分析功能。

一、 功能

技術參數

+17 dBm 三階交調點，2GHz

±0.3dB 絕對幅度精度至 3GHz

顯示的平均噪聲電平：–142 dBm/Hz @ 26.5 GHz, – 157 dBm/Hz @ 2 GHz, –150 dBm/Hz @ 10 kHz

提供的內置預放：DANL -156 dBm/Hz @ 26.5 GHz, -167 dBm/Hz @ 2 GHz

相位噪聲：–113 dBc/Hz @ 1 GHz, –134 dBc/Hz @ 10 MHz 載頻, 10 kHz 偏置

高速掃描，高分辨率，低噪聲：1 GHz 掃描 @ 10 kHz RBW,＜1秒

帶有 HD 選項時實時無雜散動態范圍 80 dB

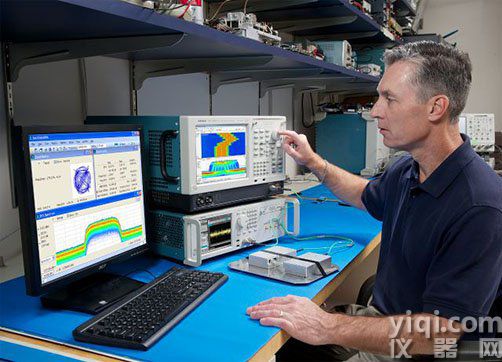

始終表現出出色的射頻性能

憑借其出色的射頻性能、豐富的功能集和易于訪問的標準控件，您可以始終信賴 RSA5000B。令人印象深刻的掃描速度和高靈敏度可讓您在僅 22 秒內即可完成 -110 dBm/Hz 噪音本底的 10 GHz 跨度掃描，并且有多個譜線、標記和標準測量始終準備就緒。特點如下

· 熟悉的立控件：RBW、VBW、準峰值檢測器、零頻寬

· 全面的測量：通道功率、OBW、ACRL、雜散、CCDF、頻譜圖

· 同時實時查看頻域和時域中的事件

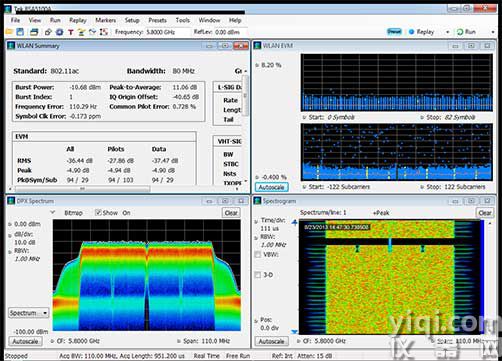

寬帶信號分析：

RSA5000B 提供范圍廣泛且高度準確的信號分析。精度讓您可以在測量中獲得更高余量。范圍廣泛讓您放心您會找到要尋找的信號。特點如下：

· 寬帶分析與大動態范圍：165 MHz 與 80 dBc SFDR

· 165 MHz 帶寬的頻率響應：±0.4 dB，1.5°

· WLAN、藍牙、ZigBee、脈沖分析等的選項

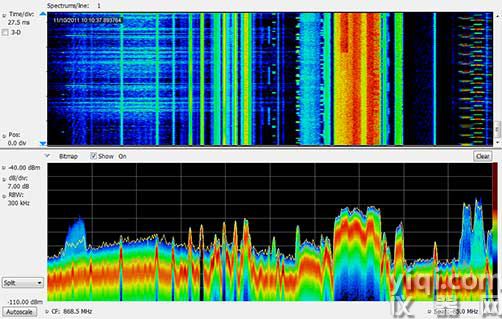

實時查看當前問題：DPX? 技術

通過強大的實時架構發現困難、難以發現的問題。高級、專有 DPX? 技術可讓您看見幾乎無法通過傳統頻譜分析儀看見的射頻特征。實時顯示頻寬、RBW、VBW 的完全可控且立的設置。特點如下：

· 檢測大于 434 ns 的信號，100%攔截

· 快FFT引擎：可達 3.125M FFT/s

· 全面：DPX頻譜、DPX 頻譜圖、DPX零頻寬

· 強大觸發：所有觸發的頻率模板、DPX密度、欠幅、電平、時間判定

雷達和電子戰正常完成

確認和驗證雷達和電子戰系統和子系統按預期工作，并且在其不按預期工作時進行故障排除。控制時域分析，以更好地查看頻域，確保正常操作。查看和測試脈沖信號的小細節和大趨勢。特點如下：

· 脈沖測量（選件 20）檢定 31 個脈沖參數

· 累計統計數百萬個脈沖進行長期趨勢分析

· 觸發：查找您需要進一步調查的脈沖

· 實時 DPX 頻譜和零頻寬有助于查看趨勢和洞察信號

頻譜管理與頻譜監測

RSA5000 的“凝視”帶寬有助于檢測、分類和查找關心的信號，使其成為干擾搜尋的理想之選。檢測其他分析儀漏掉的關心的突發脈沖信號和低信噪比信號，并依靠長記錄頻譜圖了解信號歷史和頻率模板觸發，以及依靠報警輔助文檔和無人值守監測功能。特點如下：

· 165 MHz 實時帶寬，80 dBc SFDR

· 掃描 DPX 顯示在整個 26.5 GHz 頻率范圍內查找瞬態信號

· 具有超過 60,000 條譜線的實時 DPX 頻譜圖記錄高 POI 頻譜譜線的小時數

· 適用于第三方設備長期信號記錄的流式 IQ 選項

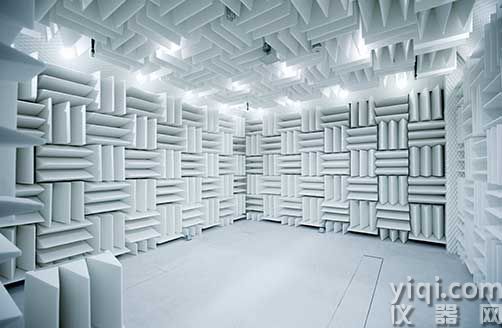

EMI 預一致性和診斷

執行預一致性測量（使用準峰值檢測器）和雜散信號測量，迅速評估 DUT，并確保其通過終 EMI 一致性測試。如果失敗，則使用強大的實時頻譜分析 (RTSA) 了解機制并迅速確定根本原因。特點如下：

· 雜散信號測量，具有符合 FCC、CISPR、ETSI、ANSI 標準的預存限值

· 靈敏度加快測量：由寬帶頻譜分析架構，雜散信號測量所花時間更少

· 準峰值檢測器可讓您像一致性實驗室測試一樣測試

· 實時顯示可視化和調查失?。和ㄟ^查看實時射頻頻譜節省時間

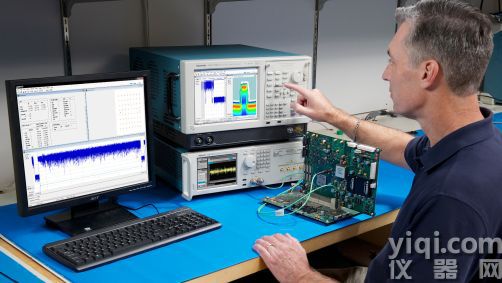

困難問題的射頻故障排除

發現偶發性信號，觸發該信號，將該信號捕獲到內存，并充分分析該信號。追蹤硬件和軟件交互問題、電源噪聲和射頻空間中其他難以測量的方面。特點如下：

· 實時查看其他分析儀漏掉的信號

· 節省時間，查看同步頻率、時間和調制顯示，無需切換模式
