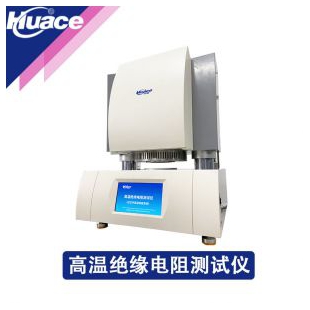

產品概述

        華測高溫電阻率測試系統搭配Labview系統開發的Huacepro軟件，具備彈性的自定義功能，可進行電壓、 電流、溫度、時間等設置，符合絕緣材料與其它新材料測試多樣化的需求。

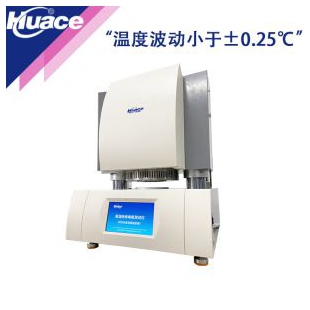

溫度波動小于±0.25℃，抗干擾性提高300倍

    高溫絕緣電阻率運用三電極法設計原理測量。該儀器設計符合《GB/T 10518-2006絕緣材料在高溫下電阻和電阻率試驗方法》標準設計開發，并參考美國 A.S.T.M 標準。利用獨特的三電極測試系統，重復性與穩定性更好，提高了夾具的抗干擾能力，同時大大提高準確度,也可應用于產品檢測以及新材料電學性能研究等用途。

    針對高溫絕緣電阻測試儀做了多項設計，測試過程中有過電壓、過電流、超溫等異常情況以確保測試過程；資料保存機制，當遇到電腦異常瞬時斷電時，可將資料保存于控制器中，不丟失試驗數據，設備重新開啟后可恢復原有試驗數據。

除去電網諧波對采集精度的影響

    在超高阻、弱信號測量過程中、輸入偏置電流和泄漏電流都會引起測量誤差。同時電網中大量使用變頻器等高頻、高功率設備，將對電網造成諧波干擾。以致影響弱信號的采集，華測儀器公司推出的抗干擾模塊以及用新測試分析技術,實現了高達1fA(10-15 A)的測量分辨率,從而滿足了很多半導體和功能材料的測試需求。

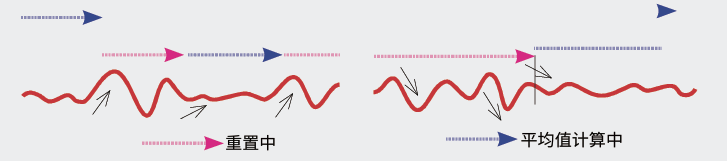

除掉不規則輸入的自動平均值功能及更強數據處理

    自動平均值是檢測電流的變化，并自動將其進行平均化的功能， 在查看測量結果的同時不需要改變設置。通過自動排除充電電流的過渡響應時或接觸不穩定導致偏差較大。電流輸入端口全新采用大口徑三軸連接器，是將內部連接至GUARD(COM)線，外部連接至GROUND的3層同軸設計。兼顧抗干擾的穩定性和高壓檢查時的安穩性。

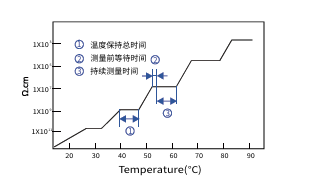

    當溫度達到設定溫度后，樣品的均勻受熱會有一定的滯后現象，采用達到設備溫度保持時間，采用測量前等待的方式。可以讓材料受熱更均勻，測量更加科學合理。

    華測高溫電阻率測試系統搭配Labview系統開發的Huacepro軟件，具備彈性的自定義功能，可進行電壓、電流、溫度、時間等設置，符合絕緣材料與其它新材料測試多樣化的需求。

產品優勢

1.高速加熱與冷卻方式

紅外燈和鍍金反射方式允許高速加熱到高溫。同時爐體可配置水冷系統， 增設氣體冷卻裝置， 可實現快速冷卻。

2.溫度高精度控制

近紅外鍍金聚焦爐和溫度控制器的組合使用，可以準確控制樣品的溫度(遠比普通加溫方式)。此外，冷卻速度和保持在任何溫度下可提供高精度。

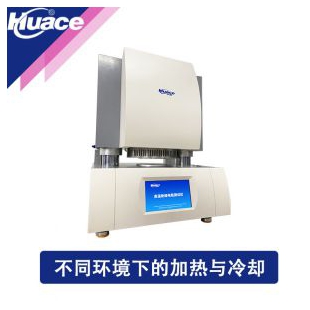

3.不同環境下的加熱與冷卻

加熱/冷卻可用真空、氣氛環境、低溫（高純度惰性氣體靜態或流動），操作簡單，使用石英玻璃制成。紅外線可傳送到加熱/冷卻室。

4.更強的拓展能力，實現一機多用

    1. 多功能近紅外加熱爐，可實現高溫、真空、氣氛環境下電學測試

    2. 采用鉑金材料作為測量導線、以減少信號衰減、提高測試精度

    3. 設備配置水冷裝置，降溫速度更快、效率更高

    4. 可實現勻速升溫、階梯升溫等測量功能

    5. 進口溫度傳感器、PID自動溫度控制，使測量溫度更準確

    6. 近紅外加熱，樣品受熱更均勻，不存在感應電流，達到準確測量

    7. 10寸觸摸屏設計，一體化設計機械結構，更加穩定、可靠

    8. 采用高頻測試線，抗干擾能力更強，采集精度更高

    9. 99氧化鋁陶瓷絕緣，配合鉑金電極夾具

    10. Huace pro 強大的控制分析軟件與功能測試平臺系統相互兼容

5.更強大的操作軟件

多語界面-支持中文/英文 兩種語言界面

即時監控-系統測試狀態即時瀏覽，無須等待

圖例管理-通過軟件中的狀態圖示，一目了然，立即對狀態說明，了解測試狀態

使用權限-可設定使用者的權限，方便管理

故障狀態-軟件具有設備的故障告警功能

試驗報告-自定義報表格式，一鍵打印試驗報告，可導出EXCEL、PDF格式報表

產品參數

1. 溫度范圍：RT-1450°C

2. 控溫精度：±1℃

3. 升溫斜率：10℃/min（可設定）

4. 電阻：1X1016Ω

5. 電阻率：1X103 ~1016 Ω.cm

6. 輸入電壓：220V

7. 樣品尺寸：φ＜25mm，d＜4mm

8. 電極材料：鉑金

9. 夾具輔助材料：99氧化鋁陶瓷

10. 絕緣材料：99氧化鋁陶瓷

11. 數據傳輸：4個USB接口

12. 設備尺寸：600x500x350mm

應用領域

用于測量電力系統、電氣設備、電纜線路等電氣設備的絕緣電阻值,以檢測絕緣質量。
