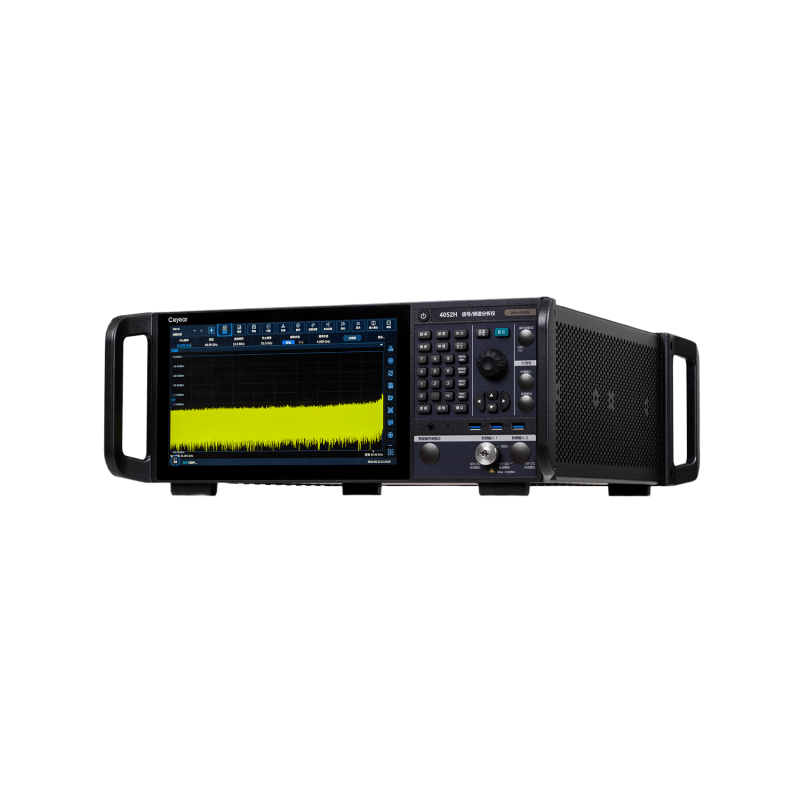

簡介：4052A／B／C／D／E／F／G／H信號／頻譜分析儀

?

* 頻率范圍：2Hz～4GHz ?（4052A）；
? ? ? ? ? ? ? ? ? ?2Hz～8GHz ? （4052B）；
? ? ? ? ? ? ? ? ? ?2Hz~13.6GHz (4052C）；
? ? ? ? ? ? ? ? ? ?2Hz~18GHz ? (4052D）；
? ? ? ? ? ? ? ? ? ?2Hz~26.5GHz (4052E）；
? ? ? ? ? ? ? ? ? ?2Hz~40GHz ? (4052F）；
? ? ? ? ? ? ? ? ? ?2Hz~45GHz ? (4052G）；
? ? ? ? ? ? ? ? ? ?2Hz~50GHz ? (4052H）；
?

* 最大分析帶寬：1.2GHz

* 頻率測量范圍覆蓋 : 2Hz～50GHz

* 相位噪聲（1GHz載波）：-122dBc／Hz＠10kHz頻偏

* 顯示平均噪聲電平：-165dBm／Hz（1GHz載波，前放開，典型值）

* 8GHz以下頻段的信號幅度測量精度典型值 : 優于±0.4dB

* 功能選件：5GNR分析、WLAN分析、群時延測試、實時頻譜分析、相位噪聲測試、噪聲
? ?系數測試、脈沖信號分析、跳頻信號分析、模擬解調、矢量信號分析等

?

產品綜述：

Ceyear 4052系列信號/頻譜分析儀是電科思儀全新推出的信號/頻譜分析儀產品。具備出色的測試動態范圍、相位噪聲、幅度精度和測試速度，具備

頻譜分析、I/Q分析、實時頻譜分析、瞬態分析、矢量信號分析、脈沖分析、音頻分析等豐富的測試功能。作為多功能通用信號/頻譜分析儀，具備良

好的擴展能力，可通過多種數字和模擬輸出接口構建測試系統或進行二次開發。憑借卓越性能與靈活應用的絕佳匹配，可滿足您在無線通信、汽車電

子、低軌衛星、物聯網等領域信號及設備快速生產的測試需求。

?

功能特點：

?

* 一流的頻譜性能和特性

Ceyear 4052具備出色的測試動態范圍、相位噪聲、幅度精度和測試速度。

* 超寬頻率覆蓋范圍

頻率測量范圍覆蓋2Hz～50GHz，具備8種可選的頻段配置，滿足從低頻到毫米波的測試需求。

* ?優異的顯示平均噪聲電平

在1GHz處顯示平均噪聲電平為-154dBm/Hz，配置前置放大器后可達-167dBm/Hz，噪聲抵消功能開后可達-170dBm/Hz。（均為典型值）

* 出色的相位噪聲性能

具備出色的相位噪聲性能，可滿足用戶在通信信號測量中的極限要求。在1GHz載波，10kHz頻偏的條件下，相位噪聲優于-122dBc/Hz。

?

* 高精度的幅度測量誤差 ??

具備出色的幅度測量精度，在8GHz以下頻段的信號幅度測量精度典型值優于±0.4dB。

?

* 1.2GHz分析帶寬

Ceyear 4052擁有1.2GHz的瞬時分析帶寬，同時提供從10MHz（標配）到1.2GHz（選配）共6種選擇，滿足不同測試場景的應用需求。
? ?
?

* ?多種分析帶寬
?

配置選擇提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz共6種帶寬配置選擇，滿足在5G NR、WLAN等不同測試應用場景進行靈活配置。
? ?
?

* ?優越的無雜散動態范圍

200MHz分析帶寬下無雜散動態范圍為-70dBc，1.2GHz分析帶寬下無雜散動態范圍為-55dBc。

?

* 全面的無線通信協議分析能力

Ceyear 4052的移動通信協議分析選件能夠快速、直觀地測試5G NR、LTE、NB-IoT、WCDMA、GSM等多種無線通信標準的信號特性。

?

* 5G NR信號分析

5G NR測量功能可對3GPP Rel 15和Rel 16版本的5G NR上行和下行信號進行帶內解調分析，支持FDD、TDD兩種雙工模式，支持QPSK到

256QAM調制格式，支持Test Model和自定義參數設置，支持提供不同信道和信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，

具備星座圖、誤差總結表、資源分配等多種顯示圖譜。
? ?

* ?LTE、NB-IoT、WCDMA、GSM信號分析

搭配Ceyear專用的協議分析軟件，可對LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信號進行帶內調制分析，提供EVM、

星座圖、頻率誤差等多種測量結果。

?

* ?無線通信信號帶外特性分析在帶外測量方面，能提供廣泛的標準和限值線一鍵設置能力，高效率執行鄰信道泄漏比（ACLR）、

? ?頻譜發射模板（SEM）等測量。

* 強大的實時頻譜分析功能

實時頻譜分析功能是突發、捷變、跳頻信號等隨時間變化信號的極佳測試工具。

?

* 突發信號捕獲
?
實時頻譜分析功能支持瞬態、突發干擾信號的發現、瞬態信號數據觸發截獲、瞬態信事件時域頻域分析等功能。

?

* 強大的大帶寬實時處理性能

實時分析帶寬高達400MHz，100%頻域截獲信號時長小于0.6us。頻譜處理速度高達1950000次/s。

?

** ?全帶寬數據實時記錄與回放
? ?
* ?優越的射頻性能
?

作為射頻采集記錄的接收前端，動態范圍大，失真小，靈敏度高，結合Ceyear 4052強大的分析功能，還可提供復雜信號的搜索、分析、回放等功能。

?

* ?記錄與回放
?

記錄信號帶寬高達1200MHz，具備開始、停止采集功能，具備實時頻譜分析模式實時預覽分析。

?

* 先進用戶界面，全新交互體驗
?

Ceyear 4052采用11.6英寸觸摸顯示屏，測試細節顯示更全面、更直觀。參數設置菜單簡潔，一鍵直達參數設置。多測量模式并行運行與顯示，

模式切換方便高效。

?

* 前瞻性的接口配置
?

Ceyear 4052面向未來的潛在應用，前瞻性地配置了萬兆網控制接口、超寬帶數字光纖接口等接口。
? ?

* ?萬兆網控制接口
?

配置萬兆網接口，為您提供更高帶寬、更快速率、更加穩定的數據傳輸。
? ??

* 超寬帶數字光纖接口
?

最大可配置1.2GHz超寬帶數字接口，可實現1.2GHz帶寬的實時寬帶數據采集和輸出。

?

?

典型應用：

?

* 電子系統性能綜合評估

?

作為多用途多功能的通用信號及頻譜分析儀表，ceyear 4052可廣泛應用于通信等電子系統綜合性能評估中，為寬帶復雜信號的測試提供高靈敏度、

大動態范圍、高精度、高效率的解決方案。

* 移動通信設備測試應用

應用4052提供的5GNR、LTE、NB-IOT、WCDMA、GSM、WLAN等多種無線通信信號分析功能，可為移動通信基站和終端設備研制和

生產提供測試服務。

?

* 發射機和接收機測試和診斷

應用4052提供的頻譜分析、一鍵功率測量套件、瞬態分析、脈沖信號分析、相噪測試等豐富的功能，為發射機和接收機 測試提供全面的診斷服務。

* 自動測試系統集成

直接用于自動測試系統（ATE）的集成，為系統提供信號輸出、數據輸出和結果分析。

?

* 電磁信號射頻流盤應用

可用于試驗過程中的信號數據記錄、空間電磁頻譜環境采集記錄等應用。

?
