簡介：3643K／3NA／3N／3P／3QA／3Q／3SA／3R／3S／3TA／9B／3US參數測試模塊

* 頻率范圍：40GHz～60GHz ?（ 3643K ?）；
? ? ? ? ? ? ? ? ? ?50GHz～75GHz （ 3643NA ）；
? ? ? ? ? ? ? ? ? ?60GHz~90GHz ? ?( 3643N ?）；
? ? ? ? ? ? ? ? ? ?75GHz~110GHz ? ( 3643P ?）；
? ? ? ? ? ? ? ? ? ?90GHz~140GHz ? ( 3643QA ）；
? ? ? ? ? ? ? ? ? ?110GHz~170GHz ?( 3643Q ）；
? ? ? ? ? ? ? ? ? ?140GHz~220GHz ?( 3643SA ）；
? ? ? ? ? ? ? ? ? ?170GHz~260GHz ?( 3643R ）；
? ? ? ? ? ? ? ? ? ?220GHz~325GHz ?( 3643S ）；
? ? ? ? ? ? ? ? ? ?260GHz~400GHz ?( 3643TA ）；
? ? ? ? ? ? ? ? ? ?325GHz~500GHz ?( 3649B ）；
? ? ? ? ? ? ? ? ? ?500GHz~750GHz ?( 3643U ）；

* 具有頻響、單端口、響應隔離、全雙端口、TRL等多種校準方式

* 具有大動態范圍，高穩定性，可適配國內外各種主流矢量網絡分析儀主機

* Windows 7 操作系統，中文菜單，兼?zhèn)溆⑽牟藛芜x項

* 適應不同型號矢量網絡分析儀主機

* 通過3640A實現兩端口矢量網絡分析儀擴頻測量

* 不同頻段統一小型化、傾斜面板設計

* 通用平臺，便于操作，可提高測試效率

產品綜述：
? ??

3643K/44A/43NA/43N/45A/43P/43QA/43Q/49/43SA/43R/49A/49B S參數測試模塊在測量速度、動態范圍、測量穩定性等方面達到了

國際同等水平。在硬件方面，采用全新的設計理念與技術方案，使整機的關鍵技術性能指標獲得顯著提高；在軟件方面，擴頻系統基于

Windows操作系統的平臺環境，使整機的互聯性和易用性得到極大提升。
? ??

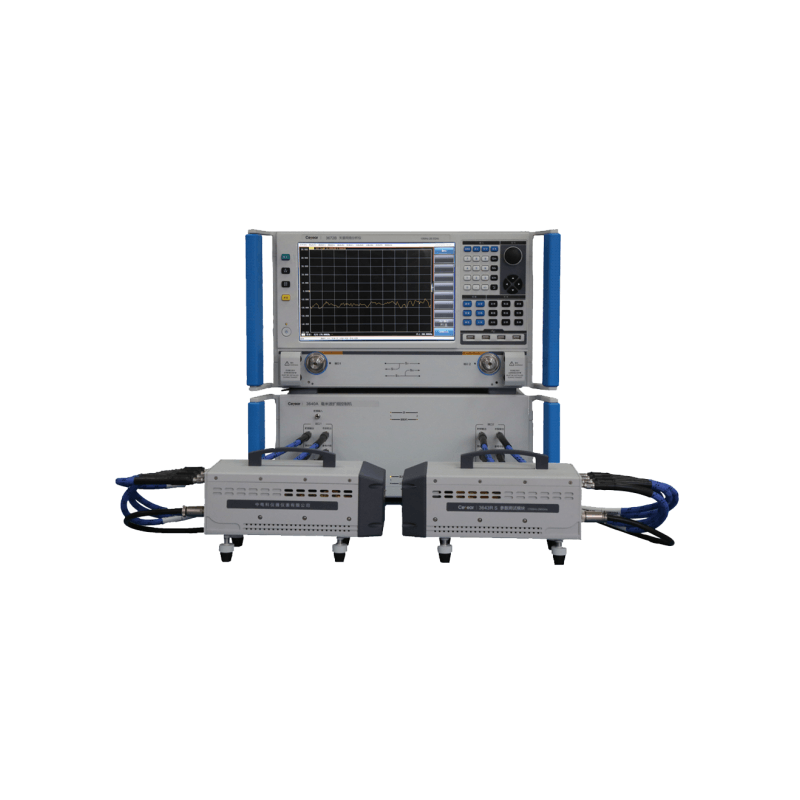

3643K/44A/43NA/43N/45A/43P/43QA/43Q/49/43SA/43R/49A/49B S參數測試模塊可與3640A毫米波擴頻控制機、矢量網絡分析儀組

成毫米波矢量網絡分析儀系統，實現5mm、3mm、2mm、1mm頻段及更高頻段的靈活配置，頻率最高可覆蓋500GHz。具有系統配置簡

潔、用戶界面友好、測試精度高等功能特點，實現對毫米波被測網絡全S參數的測量。該系統廣泛應用于毫米波部件、MMIC、天線與RCS

和材料等領域的研發和生產測試。

功能特點：

* 頻率覆蓋40GHz～500GHz

* Windows 7 操作系統
??
? Windows 7 操作系統，中文菜單，兼?zhèn)溆⑽牟藛芜x項

* 具有多種校準方式
??
? 具有頻響、單端口、響應隔離、全雙端口、TRL等多種校準方式

* 適應不同型號矢量網絡分析儀主機

* 通過3640A實現兩端口矢量網絡分析儀擴頻測量

* 不同頻段統一小型化、傾斜面板設計

* 通用平臺，便于操作，可提高測試效率

?

典型應用：

主要用于毫米波定向耦合器、濾波器、功分器等無源部件S參數測試

主要用于毫米波定向耦合器、濾波器、功分器等無源部件S參數測試，以及毫米波混頻器和放大器等有源部件測試。毫米波矢量網絡分析儀

能夠同時獲得被測毫米波網絡的幅度信息、相位信息和群時延特性，能夠同時滿足寬頻帶、大動態范圍和快速實時測試的要求，是開發毫米

波相控陣雷達、通信、電子偵察等設備的必備測試儀器。
?

?
