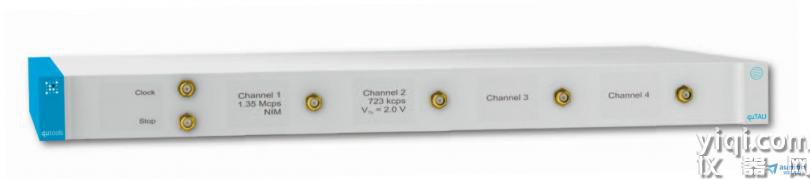

超高分辨率時間相關單光子計數器tcspc

----分辨率很高的符合計數器Time Tagger，軟件支持符合計數，熒光壽命測試，HBT測試。

單光子計數器關鍵特性：

• 時間抖動<10 ps(RMS)

• 多個Stop通道，1個Start通道

• 每通道計數率可達100MHz

• 可同時多臺設備同步

單光子計數器主要技術參數:

Timetag/ Stop Inputs

Number of channels . . . . . . . . . . . . . . . . 4

Timing resolution (jitter, FWHM) . . . . . . < 25 ps

Timing resolution (jitter, RMS). . . . . . . . < 10 ps

Bin width . . . . . . . . . . . . . . . . . . . . . . . . . 1 ps

Signal levels (threshold comparator) . . -2 .. +3 V

Threshold level resolution . . . . . . . . . . . 1.22 mV

Edge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rising, falling

Termination . . . . . . . . . . . . . . . . . . . . . . . 50 Ohms

Max event rate per channel . . . . . . . . . . 25 Mcps

DNL/INL . . . . . . . . . . . . . . . . . . . . . . . . . . < 1 %

delay range . . . . . . . . . . . . . . . . . . . . . . . -100 .. +100 ns

Delay resolution . . . . . . . . . . . . . . . . . . . 1 ps

Input connectors . . . . . . . . . . . . . . . . . . . SMA

AllTimeTag/Stop channels

Max event rate. . . . . . . . . . . . . . . . . . . . . 100 Mcps

Max. acquisition time . . . . . . . . . . . . . . . 213 days

可變信號輸入

此擴展放寬了可處理信號的范圍，客戶在-2V … +3V范圍內可以自定義閾值。每個通道有一個分頻器可以處理更高頻率周期的信號。

壽命測量軟件

此軟件可供用戶測量分析熒光壽命。配合輸入硬件擴展，可以使用高頻觸發信號。

相關函數軟件擴展 (HBT)

此軟件專為Hanbury Brown-Twiss 實驗開發。軟件基于兩個輸入的探測時間計算g(2)(τ) 函數。標準功能可用于評估關聯參數。

單光子計數器輸入通道擴展

時鐘輸入

可以同步一個10 MHz外部時鐘，允許的長期精度

設備之間同步

此擴展允許zui多4臺quTAG設備同步，這時，等同于zui大16個stop通道共享同一時鐘輸入和時間基。

虛擬通道/濾波器

此擴展允許自定義濾波器或虛擬通道，例如，符合濾波或虛擬死時間。濾波發生在設備內可以節省USB帶寬。

自定義時鐘輸入

允許使用1 – 100 MHz任意頻率作時鐘輸入

Start作輸入通道

Start通道可以轉為Stop通道，允許設備擁有完全等同的5個輸入通道。

單光子計數器主要應用：

• 量子光學/量子信息/量子通信

• 激光雷達LIDAR

• 熒光/磷光壽命成像

• 熒光相關光譜FCS

• 受激發射損耗顯微STED

• 熒光共振能量轉移FRET

• 單光子源表征
