TK-LW變壓器油枕液位計（TK-LW外貼式液位計）

產品簡述

   變壓器油枕液位計即圖科電子研發、生產的TK-LW外貼式超聲波液位計，采用傳感器外貼、與被測液體介質非接觸式測量的方式，實現真正意義上的隔離測量。對容器罐體不開孔、不動火、實現不停產安裝。除常壓儲罐容器外，在高壓容器內的各種易燃易爆、有毒﹑強腐蝕性介質的液位測量更具技術優勢。如下傳感器吸附在油枕容器正下方容器壁外側，即可實現實時液位準確測量。

測量原理

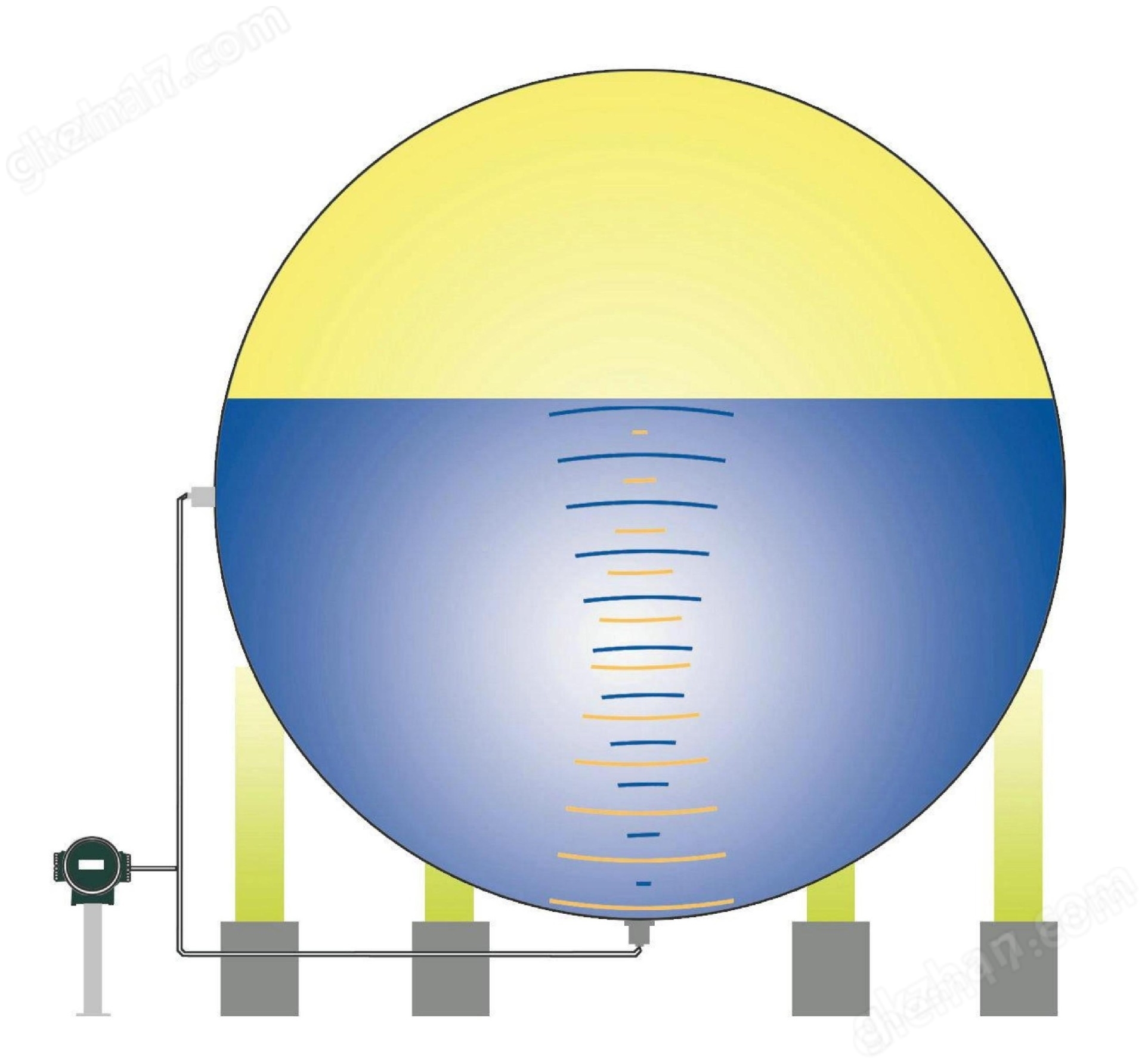

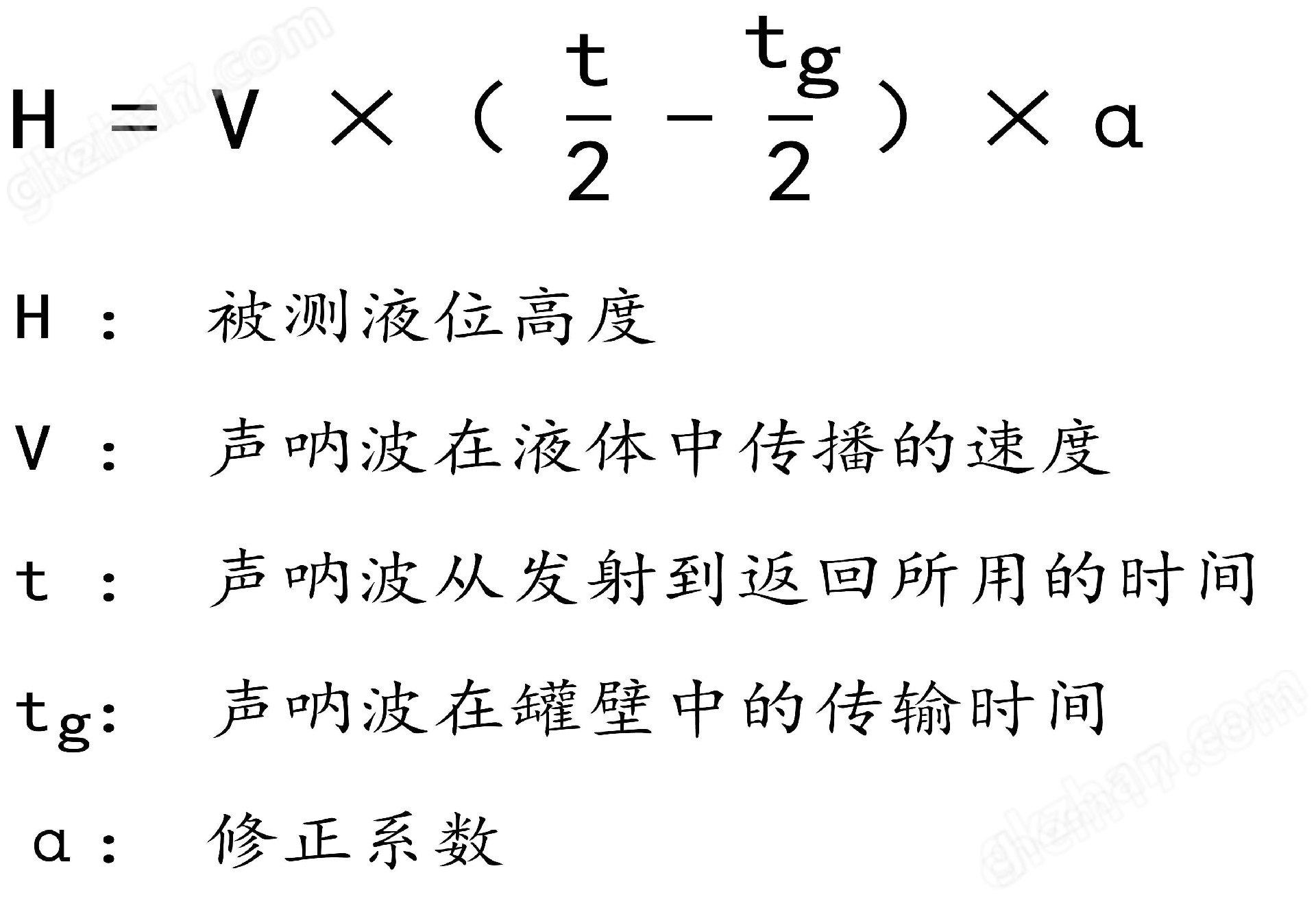

TK-LW智能型外貼式超聲波液位計測量主探頭吸附在儲罐容器底部，超聲波信號透過罐壁沿介質向上傳導，到達液面反射回來并由該探頭檢測到回波信號，采用多項技術的智能回波信號算法，實現自動校準及補償，穩定跟蹤和檢測液面，確保實時高精度液位測量。

安裝場景

技術特點

· 真正意義上的非接觸式（隔離式）測量方式

· 非接觸式測量油位：無需開罐接觸油面，避免了污染、漏油、火災等危險，提高了安全性和環保性。

· 磁吸式固定：探頭采用磁吸式固定在容器壁外部（底部），無需耦合劑或其他輔助設備，安裝方便快捷。

· 伸縮式絕緣桿結構：探頭通過伸縮式絕緣桿與顯示儀連接，可以根據不同高度調節長度，適應不同場合。

· 分體式結構：探頭與顯示儀分體式結構，操作人員可以遠離高壓區域，保證操作安全。

· 高測量精度：系統采用高速信號處理技術和專用算法，測量精度高，測量誤差小于1%。

應用優勢

· 提高測量效率和安全性：無需開罐接觸油面，節省了測量時間和人力，降低了測量風險和危害。

· 提高測量準確性和可靠性：不受溫度、壓力、氣泡等因素的影響，能夠真實地反映油枕內部油位，避免了誤差和偏差。

· 提高測量靈活性和適應性：適用于不同類型和規格的油枕，可以根據不同高度和場合調節探頭位置和長度，滿足不同需求和條件。

應用前景

· 在變壓器運行和維護領域，可以為變壓器的安全和高效運行提供保障和支持，及時發現和處理油枕液位異常或泄漏等問題，防止變壓器故障或損壞。

· 在變壓器設計和制造領域，可以為變壓器的優化和改進提供參考和依據，提高變壓器的性能和質量，降低變壓器的成本和消耗。

· 在變壓器研究和教育領域，可以為變壓器的理論和實驗提供工具和平臺，增進對變壓器的認識和理解，培養變壓器的專業技術人員。
