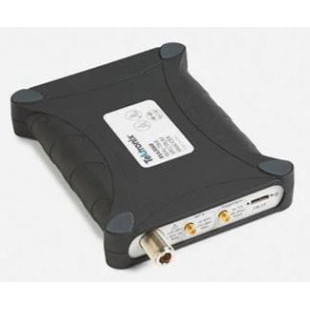

RSA306 使用電腦和泰克SignalVu®-PC RF 信號分析軟件，為 9 kHz ~ 6.2 GHz 的信號提供實時頻譜分析、流式捕獲和深入信號分析功能，而且價格低、攜帶方便，特別適合現場、工廠或?qū)W術機構使用。

主要性能指標

• 9 kHz ~ 6.2 GHz 頻率范圍，滿足各種分析需求

• +20 dBm ~ -160 dBm 測量范圍

• 捕獲干擾，確保第一次、每一次都能看到問題

• Mil-Std 28800 Class 2 環境、撞擊和振動規范，適用于嚴酷的條件

主要特點

• 標配泰克SignalVu-PC? 軟件，提供全面的頻譜分析功能

• 標配27 種頻譜和信號分析測量

• 地圖、調制分析、WLAN 和藍牙標準支持、脈沖測量和頻率穩定選項

• 實時頻譜/ 三維頻譜圖顯示，使查找瞬態信號和干擾的時間達到最小

• 標配應用編程接口(API)，適用于Microsoft Windows 環境

• MATLAB 儀器驅動程序，用于儀器控制工具箱

• 流式捕捉技術，記錄長期事件

應用

• 學術/ 教育

• 工廠或現場維護、安裝和維修

• 經濟型設計和制造

• 搜尋干擾

RSA306：全新的儀器類別

RSA306 以之前任何產品都無法比擬的價格提供了全面的頻譜分析和深入的信號分析功能。RSA306 采用zuixin商用接口和現有的計算能力，把信號采集與測量分開，明顯降低了儀器硬件的成本。數據分析、存儲和重放都在電腦、平板電腦或筆記本電腦上進行。電腦與采集硬件分開管理使升級處理變得非常簡便，同時也最大限度地減少了IT 管理問題。

SignalVu-PC? 軟件和API，實現深入分析和快速編程交互

RSA306 運行SignalVu-PC，這是一種功能強大的軟件程序，泰克高性能信號分析儀一直使用這一軟件。SignalVu-PC 提供了以前經濟型解決方案中沒有提供的深入分析功能。DPX 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇SignalVu-PC 編程接口，也可以使用標配的應用編程接口(API)，其提供了一套豐富的命令和測量功能。.另外還為API 提供了MATLAB 驅動程序，可以與MATLAB 和儀器控制工具箱一起使用。

SignalVu-PC 基本版中包括的測量

免費的SignalVu-PC 程序的基本功能遠遠不只是基本功能。下表概括了SignalVu-PC 免費軟件中包括的測量。

RSA306 及SignalVu-PC 為現場和實驗室提供了基本測量和高級測量

您可以看到以前從未見過的信號：RSA306 的40 MHz 實時帶寬與SignalVu-PC 的處理能力相結合，為您展示每一個信號，最短持續時間甚至只有100 μs。下圖顯示了WLAN 傳輸( 綠色和橙色)，在屏幕中重復出現的窄信號是一只藍牙接入探頭。三維頻譜圖( 屏幕上方部分) 在時間上把這些信號清楚地分開，顯示任何信號碰撞。

監測變得異常簡便。頻譜模板測試捕獲頻域中發現的瞬態信號細節，如間歇性干擾。模板測試可以設置成停止采集、保存采集、保存圖片、發送聲音警報。下圖顯示了為監測一個頻段違規而創建的頻譜模板( 頻譜畫面上的橙色部分)。發生了一個持續時間為125μs的瞬態信號，違反了模板，違規用紅色顯示。在紅色違規區域上方的三維頻譜圖( 圓圈) 中可以清楚地看到瞬態信號。

SignalVu-PC 標配AM 和FM 信號分析功能。下面的屏幕圖顯示了把載波調制到48.9% 總AM 的1 kHz 音調幅度。頻譜畫面上使用標記以1 kHz 偏置距載波12.28 dB 測量調制邊帶。調制畫面同時查看相同的信號，顯示了AM 隨時間變化及+Peak、-Peak 和總AM 測量。選項SVA 提供了模擬音頻調制高級測量，包括SINAD、THD 和調制速率。

SignalVu-PC特定應用選項

SignalVu-PC 提供了各種面向應用的測量和分析選項，包括：

• 通用調制分析(27 種調制類型，包括16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK)

• 對第一期和第二期信號進行P25 分析

• 對802.11a/b/g/j/p、802.11n、802.11ac 進行WLAN 分析

• 低能耗、基本速率和增強數據速率的藍牙分析

• 地圖和信號強度

• 脈沖分析

• AM/FM/PM/ 直接音頻測量，包括SINAD、THD

下面的屏幕圖顯示了標配通道功率/ACLR 測量與選配的調制分析相結合，顯示了QPSK 信號上的頻譜測量及星座圖和矢量信號質量測量。

SignalVu-PC 選項SV26 可以在APCO P25 信號上快速進行基于標準的健康檢查。下圖顯示了使用頻譜分析儀監測第二期信號中的異常事件，同時執行發射機功率、調制和頻率測量。

可以方便地進行完善的WLAN 測量。在下面的 802.11g 信號顯示上，三維頻譜圖顯示了初始導頻序列，后面是主信號突發。數據包的調制自動檢測為64 QAM，顯示為星座圖。數據摘要顯示EVM 為-33.24 db RMS，突發功率測得10.35dBm。SignalVu-PC 選項適用于40 GHz 帶寬的802.11a/b/j/g/p、802.11n 和802.11ac。

通過選項 SV27，您可以在時域、頻域和調制域中執行基于藍牙 SIG 標準的發射機射頻測量。本選項支持針對基本速率的藍牙 SIG 測試規范 RF.TS.4.1.1 和針對藍牙低能耗的測試規范 RF-PHY.TS.4.1.1 中定義的基本速率和低能耗發射機測量。選項 SV27 還可以自動檢測增強數據速率包，解調增強數據速率包并提供符號信息。數據包字段在符號表格中采用彩色編碼，以清楚標識。

通過/失敗結果與定制限制一起提供，藍牙預置采用不同的測試設置按鈕。下面的測量顯示偏差隨時間變化、頻率偏置和漂移、測量摘要和通過/失敗結果。

SignalVu-PC 選項MAP 可以搜尋干擾，分析信號強度。使用方位角定向功能，定位干擾。您可以在地圖測量數據上畫一條線或一個箭頭，指明進行測量時天線指向的方向。還可以創建和顯示測量標簽。
