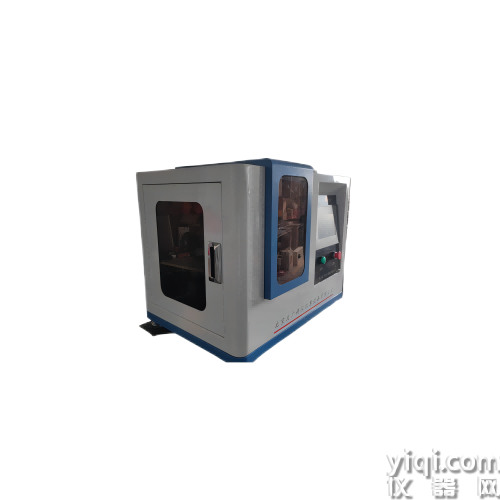

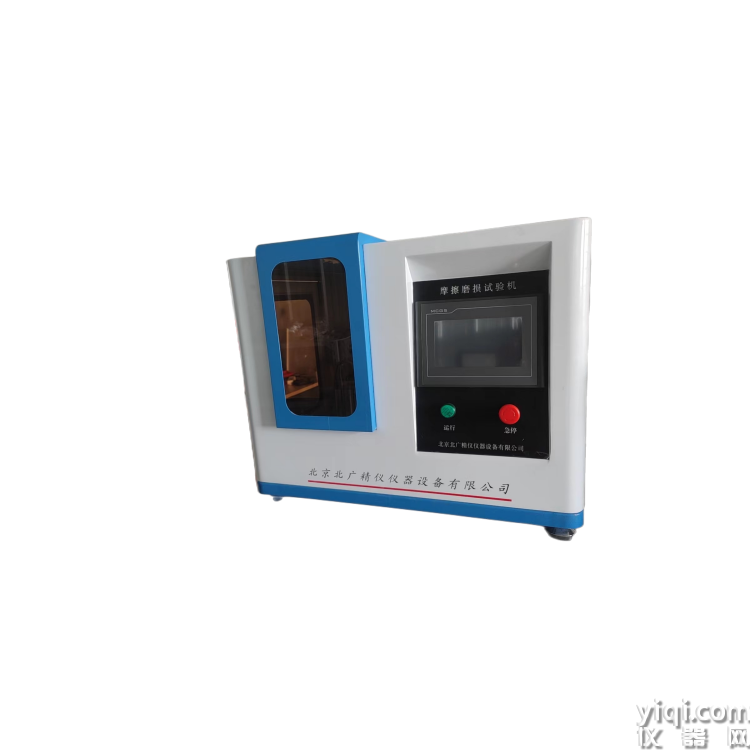

橡膠硅膠摩擦系數試驗機適用于塑料制品、橡膠制品、石墨板材或其他復合材料的滑動摩擦，磨損性能測試，也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。

橡膠硅膠摩擦系數試驗機主要技術指標：

 1、試樣尺寸： 30mm*7mm*6mm±0.1 mm

 2、轉動速度： 0-200轉/分 連續可調到500轉/分

 3、負 荷： 196N ± 0.2%（可擴充到392N）

 4、摩擦環尺寸：￠40×10mm 倒角0.5×45°外圓表面與內圓同心度偏差小于0.01

 5、摩擦力矩： 0--4N·m ±0.5%

 6、計 數 器： 0-9999小時

 7、砝碼重量：4KG砝碼一件，1KG砝碼4件，可實現重量疊加功能。

本機采用高精度扭矩傳感器，嵌入式單元處理系統cpu控制，支持xp  win7. win8.  win10系統，軟件實時繪制顯示扭矩-時間曲線、摩擦系數-時間曲線，繪制摩擦力、摩擦系數、磨損量等曲線變化，可設定試驗次數，顯示當前試驗次數，設定時間及當前試驗時間等多種功能；

本機具有一次設置，全自動運行，實驗結束后自動停機，并檢測磨損程度；

配有彩色打印機，可以打印出帶有曲線，表格數據，試驗單位名稱等精美的試驗報告單。 另外本儀器配有故障自動報警系統問題和軟件同時提示 出現問題時間保護儀器以免零件損壞。是各個科研單位，大學，企業實驗室的必備檢測設備。

試驗設備

1、傳動系統，用來帶動圓環以給定的轉速旋轉，精確到5%以內，并要求圓環安裝部位軸的徑向跳動小于0.01毫米。

2、加載系統，對試樣和圓環，可施加法向力，精確到5%以內。

3、測定和記錄摩擦力矩系統，精確到5%以內。

4、記錄圓環轉數的計數器或記時器，精確到1%以內。

5、試樣夾具結構和尺寸見圖2，并附配墊圈 4 GB 848-76，沉頭螺釘M3×0.35長10毫米。要保證試樣安置后無軸向竄動。

注：試驗設備本標準推薦采用M-200型磨損試驗機。

6、本試驗中圓環的材質對塑料磨損試驗結果影響很大，因此本標準采用的圓環，其外形尺寸見圖3。

材料為45號鋼，圓環要求整體淬火，熱處理HRC 40～45，外圓表面光潔度▽8，倒角處均為0.5×45度，外圓表面與內圓同心度偏差小于0.01.

    圓環可以反復使用，每次試驗后，需重新磨削。當外徑小于36毫米就不能再用。作仲裁試驗時必須用直徑40毫米的圓環。

注：圓環材質也可按產品標準另定。

狀態調節

狀態調節按GB2918-82《塑料試樣狀態調節和試驗的標準環境》進行，溫度為23±5攝氏度，溫度為50±10%。

試驗條件

試驗中上轉軸保持靜止，下轉軸以200轉/分轉動,摩擦副做滑動摩擦,對磨2小時,負荷20公斤,根據材料,允許選擇其它負荷.試驗環境溫度為23±5攝氏度.

試驗步驟

1、圓環應油污，貯存于干燥缸內以防生銹。

2、試樣經狀態調節后用感量為0.1毫克的分析天平稱取其質量（M1）。

3、把試樣裝進夾具，摩擦面用角尺校正并使它與圓環的交線外于試樣正中。裝好摩擦力矩記錄紙，開機校好零點。

4、再次用乙醇、等不與塑料起作用的溶劑仔細試樣和圓環上的油污，此后不準再用手接觸試樣和圓環的表面。

5、平穩地加荷至選定的負荷值。

6、對磨2小時后停機卸負荷，取下試樣和圓環，清理試樣表面后，用精度不低于0.02毫米的量具測量磨痕寬度，或在試驗環境下存放1小時后稱取試樣質量（m2)。

7、讀取摩擦力矩值。

E.試驗負荷；

F.試驗結果：磨痕寬度或體積磨損及摩擦系數的測定結果；

G.試驗日期、人員。

適用范圍及功能

符合標準：GB/T 3960-1983 塑料滑動摩擦磨損試驗方法 GB/T 9141.8-1999 柔性石墨板材滑動摩擦系數測試方法

另外本廠生產的計算機控制塑料滑動摩擦試驗機是在現有電子塑料滑動摩擦試驗機的基礎上又增加了很多試驗功能，可以同時顯示扭矩-時間曲線，隨意設定試驗次數，顯示當前試驗次數，

設定時間及當前試驗時間等多種功能，本機還配有彩色打印機，可以打印出帶有曲線，表格數據，試驗單位名頭的精美的試驗報告單。

適用于塑料制品、橡膠制品、石墨板材或其他復合材料的滑動摩擦，磨損性能測試，也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。

本機采用高精度扭矩傳感器，16 位單片機電子處理系統，使得本儀器各項測試指標精度非常高。由于集成程度很高，所以設備本身的穩定性極好，本機具有一次設置，全自動運行，實驗結束后自動停機，

并檢測磨損程度，同時通過打印機打印試驗數據等功能。是各個科研單位，大學，企業實驗室的必備檢測設備。

本儀器融合了當前新的智能電路系統進行控制，并結合老式M-200摩擦磨損試驗機的功能進行升級改造而成，本儀器具有測控精度高，操作便捷等優勢，是科研院所、質檢機構、實驗室研究的試驗設備。

M-200型摩擦磨損試驗機主要由試驗主機及智能控制系統兩大部分構成，通過微機控制系統進行操作試驗，在試驗過程中同時可以顯示數值、扭矩、時間曲線，并可以隨意設定試驗次數，顯示當前試驗數值，

設定時間及當前試驗時間等多種功能，隨機配備彩色打印機，可以打印出帶有曲線、表格數據等標準要求的試驗報告。

北廣產品銷往北京、上海、廣東、河南、浙江、河北、江蘇、湖南、內蒙、山東、四川、廣州、江西、西北、云南、深圳、吉林、南京、嘉興、佛山、蘇州、杭州、西安、潥陽、長春、江蘇、平頂山、安徽、金水、金華、廊坊、天津、成都、揚州、東莞、濟南、南通、株洲、保定、貴州、宜興、嘉興、黑龍江、漳州、成都、重慶、咸陽、濟南、紹興、杭州、拉薩、山西、惠州、滄州、江西、沈陽、武漢、沈陽、昆明、鶴山、許昌、青海、寧波、醴陵、淄博、瑞安、阜新、合肥、長沙、常州、瑞安、青島、無錫、濟寧、醴陵、廈門、河源、樂清、煙臺、福州、龍口、徐州、唐山地銷售。

適用于塑料制品、橡膠制品、石墨板材或其他復合材料的滑動摩擦，磨損性能測試，也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。

本機采用高精度扭矩傳感器，16 位單片機電子處理系統，使得本儀器各項測試指標精度非常高。由于集成程度很高，所以設備本身的穩定性極好，本機具有一次設置，全自動運行，實驗結束后自動停機，

并檢測磨損程度，同時通過打印機打印試驗數據等功能。是各個科研單位，大學，企業實驗室的必備檢測設備。

本儀器融合了當前新的智能電路系統進行控制，并結合老式M-200摩擦磨損試驗機的功能進行升級改造而成，本儀器具有測控精度高，操作便捷等優勢，是科研院所、質檢機構、實驗室研究的試驗設備。

M-200型摩擦磨損試驗機主要由試驗主機及智能控制系統兩大部分構成，通過微機控制系統進行操作試驗，在試驗過程中同時可以顯示數值、扭矩、時間曲線，并可以隨意設定試驗次數，顯示當前試驗數值，

設定時間及當前試驗時間等多種功能，隨機配備彩色打印機，可以打印出帶有曲線、表格數據等標準要求的試驗報告。

產品保修承諾：

1、免費送貨到用戶的地點，免費指導安裝、培訓及調試。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

5、產品質保期：自安裝正常使用日起一年；

6、軟件升級：終生免費提供新版本控制軟件。

公司承諾：

1.購機前，我們專門派技術人員為您設計的流程和方案

2.購機后，將免費指派技術人員為您調試安裝

3.整機保修一年，產品終身維護

4.常年供應設備的易損件及耗品確保儀器能長期使用

5、售后管理：我公司實現計算機化管理，實行客戶定期電話回訪制度，定期復查設備的工作情況，定期電話指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護

6、物流情況：及時提供貨源，確保全國范圍內2-10內到貨，持續穩定地為代理商做全面服務工作，提供合理的運作空間。公司有專業的技術人員為您安裝指導。

7、軟件升級：終生免費提供新版本控制軟件。

8、安裝培訓:儀器包裝內附有說明書，專業培訓人員為客戶操作者講解儀器正常操作流程、操作注意事項及儀器的日常維護要求；也可以根據客戶要求提供上門培訓服務

結果計算

1、單個試樣的結果計算

1.1本標準以磨痕度來表征磨損量。測量三點，取平均值，各點之差不得大于1毫米。在需要時，也可用體積磨損表示磨損量。

體積磨損V（厘米的3次方）可用式（1）計量：

試驗報告

試驗報告應包括下列內容：

A.塑料名稱、規格、牌號、生產廠；

B.試樣的制備方法，摩擦表面狀況，測定的試樣個數；

C.環境溫度、溫度及狀態調節條件；

D.圓環材質、硬度、光潔度和外徑尺寸；

E.試驗負荷；

F.試驗結果：磨痕寬度或體積磨損及摩擦系數的測定結果；

G.試驗日期、人員。
