新鮮水果在售賣過程中仍然具有復雜的生物變化等，在呼吸過程中，水果吸進氧氣，生成二氧化碳與乙烯氣體，并且使自身水分降低。因此，低濃度氧氣與乙烯、高濃度二氧化碳、低溫、高濕、無菌的環境更加有利于新鮮水果的保鮮，延長保質期。目前，為了保持水果的新鮮度并增加保質期，常采用保鮮包裝此類新型的包裝技術。其中較為廣泛應用的保鮮包裝當屬氣調包裝（簡稱MAP），它通過貯藏初始調節包裝內的各種氣體比例成分，以保證舒緩水果的腐爛與變質。

氣調包裝對包裝內部的空氣進行置換，將二氧化碳、氮氣、氧氣等氣體按照一定的比例充入，從而改變水果周圍環境。其中，二氧化碳可舒緩大多數腐壞細菌和霉菌的生長繁殖；氧氣可舒緩大多數厭氧菌的生長，維持新鮮水果生鮮狀態下的呼吸代謝作用；氮氣作為惰性氣體可成為填充氣體防止包裝內氣體逸出導致的包裝塌落，并且不與水果產生任何吸收或化學作用。因此，氣調保鮮包裝為防止外界空氣中氧氣對包裝內部環境的氣體組成造成影響，需要具有對氧氣較高阻隔性的包裝材料。而如何監測包裝材料對氧氣的阻隔性，本文將采用賽成儀器自主研制的GPT-201壓差法氧氣透過率測試儀對氣調形式的保鮮包裝復合膜進行氧氣透過率的測試。

1、試驗樣品

新鮮草莓氣調保鮮包裝復合膜。

2.試驗設備

2.1測試原理

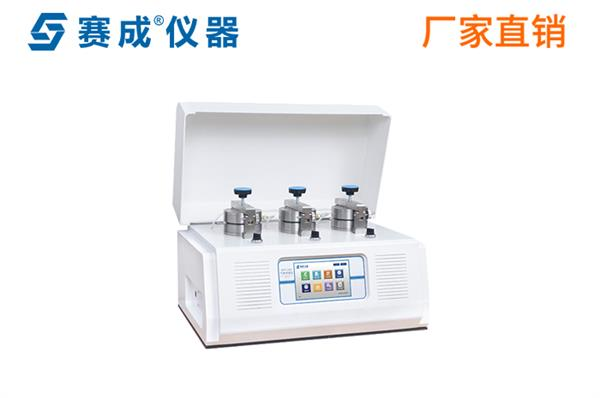

GPT-203壓差法氧氣透過率測試儀采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

2.2測試應用

薄膜——適用于各種塑料薄膜、塑料復合薄膜、紙塑復合膜、共擠膜、鍍鋁膜、鋁箔、鋁箔復合膜等膜狀材料的氣體滲透性能測試

片材——適用于各種工程塑料、橡膠、建材等片狀材料的氣體滲透性能測試，如PP片材、PVC片材、PVDC片材等

3、試驗過程

(1)將復合膜樣品置于23℃的環境中，放在干燥器內調節狀態48小時。取出后，從樣品上裁取直徑為108 × 108 mm的試樣3個。

(2)在透氣室外表面的凸邊邊緣涂抹一層真空油脂，避免油脂涂在腔體空穴中間圓盤上。

(3)將3個已狀態調節完畢的試樣分別裝夾于GPT-201壓差法氧氣透過率系統的透氣室外表面涂抹的真空油脂上，避免試樣皺折，輕輕按壓使試樣與真空油脂良好接觸。蓋上透氣室蓋，緊固密封好。

(4)添加蒸餾水，打開系統氣源，并按要求調節氣源壓力。根據試驗要求，添加適量蒸餾水以達到要求的O2、N2濕度。

(5)打開電源、運行軟件。

(6)設置試驗溫度、試驗參數、啟動試驗。試驗參數包括設備控制參數（試驗模式、試驗循環次數、試驗時間等）和試樣參數（類型、面積、厚度等）。

(7)點擊開始試驗選項，試驗開始。儀器自動記錄試驗過程數據，并計算出較終的試驗結果。

(8)關閉氣源和電源。

濟南賽成儀器一直致力于為大部分國家客戶提供高性價比的整體解決方案，公司的核心宗旨就是持續創新，打造高精尖檢測儀器，滿足行業內不同客戶的品控需求，期待與行業內的企事業單位增進交流和合作。

賽成儀器，賽出品質，成就未來！

新鮮水果在售賣過程中仍然具有復雜的生物變化等，在呼吸過程中，水果吸進氧氣，生成二氧化碳與乙烯氣體，并且使自身水分降低。因此，低濃度氧氣與乙烯、高濃度二氧化碳、低溫、高濕、無菌的環境更加有利于新鮮水果的保鮮，延長保質期。目前，為了保持水果的新鮮度并增加保質期，常采用保鮮包裝此類新型的包裝技術。其中較為廣泛應用的保鮮包裝當屬氣調包裝（簡稱MAP），它通過貯藏初始調節包裝內的各種氣體比例成分，以保證舒緩水果的腐爛與變質。

氣調包裝對包裝內部的空氣進行置換，將二氧化碳、氮氣、氧氣等氣體按照一定的比例充入，從而改變水果周圍環境。其中，二氧化碳可舒緩大多數腐壞細菌和霉菌的生長繁殖；氧氣可舒緩大多數厭氧菌的生長，維持新鮮水果生鮮狀態下的呼吸代謝作用；氮氣作為惰性氣體可成為填充氣體防止包裝內氣體逸出導致的包裝塌落，并且不與水果產生任何吸收或化學作用。因此，氣調保鮮包裝為防止外界空氣中氧氣對包裝內部環境的氣體組成造成影響，需要具有對氧氣較高阻隔性的包裝材料。而如何監測包裝材料對氧氣的阻隔性，本文將采用賽成儀器自主研制的GPT-201壓差法氧氣透過率測試儀對氣調形式的保鮮包裝復合膜進行氧氣透過率的測試。

1、試驗樣品

新鮮草莓氣調保鮮包裝復合膜。

2.試驗設備

2.1測試原理

GPT-201壓差法氧氣透過率測試儀采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

2.2測試應用

薄膜——適用于各種塑料薄膜、塑料復合薄膜、紙塑復合膜、共擠膜、鍍鋁膜、鋁箔、鋁箔復合膜等膜狀材料的氣體滲透性能測試

片材——適用于各種工程塑料、橡膠、建材等片狀材料的氣體滲透性能測試，如PP片材、PVC片材、PVDC片材等

3、試驗過程

(1)將復合膜樣品置于23℃的環境中，放在干燥器內調節狀態48小時。取出后，從樣品上裁取直徑為108 × 108 mm的試樣3個。

(2)在透氣室外表面的凸邊邊緣涂抹一層真空油脂，避免油脂涂在腔體空穴中間圓盤上。

(3)將3個已狀態調節完畢的試樣分別裝夾于GPT-201壓差法氧氣透過率系統的透氣室外表面涂抹的真空油脂上，避免試樣皺折，輕輕按壓使試樣與真空油脂良好接觸。蓋上透氣室蓋，緊固密封好。

(4)添加蒸餾水，打開系統氣源，并按要求調節氣源壓力。根據試驗要求，添加適量蒸餾水以達到要求的O2、N2濕度。

(5)打開電源、運行軟件。

(6)設置試驗溫度、試驗參數、啟動試驗。試驗參數包括設備控制參數（試驗模式、試驗循環次數、試驗時間等）和試樣參數（類型、面積、厚度等）。

(7)點擊開始試驗選項，試驗開始。儀器自動記錄試驗過程數據，并計算出較終的試驗結果。

(8)關閉氣源和電源。

濟南賽成儀器一直致力于為大部分國家客戶提供高性價比的整體解決方案，公司的核心宗旨就是持續創新，打造高精尖檢測儀器，滿足行業內不同客戶的品控需求，期待與行業內的企事業單位增進交流和合作。

賽成儀器，賽出品質，成就未來！

真空包裝也稱減壓包裝，是將包裝容器內的空氣全部抽出密封，維持袋內處于高度減壓狀態，空氣非常少相當于低氧效果，使微生物沒有生存條件，以達到果品新鮮、無病腐發生的目的。真空包裝所用的軟塑復合膜的阻隔性能，尤其是對氧氣的阻隔性能是關乎食品貨架期的關鍵因素之一，這是因為較高的阻氧性能，能夠降低食品存儲期間環境中的氧氣向包裝內部的滲透量，防止因包裝氧氣透過率過大，而導致食品出現質量問題，故而應加強對臘肉包裝材料阻氧性能的定期監測。

1、檢測標準

國內有關復合膜及片材包裝的氧氣透過率測試方法有壓差法、庫侖計法(即等壓法)，參考的方法標準分別為GB/T 1038-2000 《塑料薄膜和薄片氣體透過性試驗方法壓差法》與GB/T 19789-2005《包裝材料塑料薄膜和薄片氧化透過性試驗庫侖計檢測法》。本文參考標準為GB/T 1038-2000。

2、試驗樣品

某食品工廠提供的食品塑料真空包裝袋。

3、測試原理

GPT-201采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

4、設備參數

測試范圍 0.1 ~ 10,000 cm3/m2·24h·0.1MPa（常規）

試樣件數 1件

真空分辨率 0.05 Pa

測試腔真空度 <10 Pa

控溫范圍 室溫 ~ 50°C

控溫精度 ±0.5°C

試樣尺寸 Φ95 mm

透過面積 33.18 cm2

試驗氣體 O2、N2、CO2等氣體 (氣源用戶自備）

試驗壓力 0.4 MPa ~ 0.6 MPa

接口尺寸 Ф6 mm聚氨酯管

外形尺寸 400 mm (L) × 475 mm (W) × 450 mm (H)

電源 AC 220V 50Hz

凈重 75 kg

5、試驗過程

(1) 用取樣器裁取尺寸為Φ97 mm試樣3片。

(2) 將3片試樣分別裝夾在設備的3個測試腔上。

(3) 設置試樣名稱、試樣厚度、試驗溫度、試驗濕度等參數。

(4) 啟動真空泵。

(5) 點擊“開始試驗”選項，試驗開始，儀器自動計算并顯示試驗結果。

6、試驗結果

本文測試的樣品的氧氣透過率分別為：49.1578 cm3/(m2·24h·0.1MPa)，49.3469 cm3/(m2·24h·0.1MPa)，49.9948 cm3/(m2·24h·0.1MPa)。

結論

GPT-201壓差法氣體滲透儀是一款專業用于食品包裝的氧氣透過率測試儀器，設備操作簡單、測試精度高、重復性好，可反映食品制品塑料真空包裝袋對外界氧氣的阻隔性能。為了保證食品在貨架期內的質量良好，除了包裝材料的氧氣透過率外，還應該加強包裝整體的密封性能、熱封強度等項目檢測。

濟南賽成儀器一直致力于為大部分國家客戶提供高性價比的整體解決方案，公司的核心宗旨就是持續創新，打造高精尖檢測儀器，滿足行業內不同客戶的品控需求，期待與行業內的企事業單位增進交流和合作。

賽成儀器，賽出品質，成就未來！

包裝材料阻隔性能的優劣是決定其使用領域及內容物質量的主要因素之一。滲透通過包裝材料的氧氣、二氧化碳等氣體會顯著影響產品的品質，因此在進行產品的包裝設計時需要結合產品預計的保質期選擇阻隔性能適當的材料。氧氣透過率測試設備是近幾年包裝材料制造商以及使用商主要選購的高端檢測設備之一。

目前在國際上，常用于檢測包裝材料阻氧性能的氧氣透過率測試方法有兩種：等壓法和壓差法，這兩種方法是根據測試時，被測樣品兩側的氣壓狀況來區分的。

賽成儀器氧氣透過率測試儀壓差法的試驗原理：將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

壓差法對測試氣體的通用性非常好。由于膜技術理論的支持，真空法在透氣性測試中一直作為基礎方法使用，科研檢測機構多采用這種方法。隨著真空規檢測技術的進步、以及高真空技術在設備設計上的應用，大大提高了設備的檢測精度以及測試數據的重復性。它的突出優點是能夠通過一次測試得出材料的滲透系數、擴散系數、溶解度系數3項阻隔性指標。

賽成儀器氧氣透過率測試儀等壓法的測試原理：將處理好的樣品裝夾于測試腔上，氧氣或空氣在薄膜的一側流動，高純氮氣在薄膜的另一側流動，氧分子穿過薄膜擴散到另一側中的高純氮氣中，被流動的氮氣攜帶至傳感器，通過對傳感器測量到的氧氣濃度進行分析，達到滲透平衡后出具氧氣透過率測試數據，采用庫侖氧氣傳感器和等壓法測試原理，參照ASTM D3985等標準設計制造。

傳感器法是隨著氧探測器技術的不斷成熟而出現的。相對于真空法測試，它的試驗時間有一定的縮短，更常用于國際貿易中高阻隔性材料的檢測。另外，由于使用的傳感器屬消耗型元件，所以設備標定所得的校正因子并不是長期有效的，需要根據要求進行周期性設備標定。當傳感器的損耗達到一定程度時必須更換，因此傳感器法設備的檢測成本比壓差法設備的檢測成本要高一些。

壓差法和等壓法的測試原理不同，測試條件不同，試驗結果的單位也不相同(壓差法單位是：cm3 ·24h·0.1MP，等壓法單位是：cm3/m2·d)，所以由這兩種方法得到的未經校正的原始數據，從理論上說不具備可比性。但通過使用標準膜標定等壓法設備并將校正因子用于正式試驗后，壓差法和等壓法的試驗結果就可以比較了。

近年來隨著食品、藥品安全事件的不斷發生，人們越來越關注食品、藥品安全問題。在實際的生活過程中，因塑料包裝沒有發揮好的防護作用而導致食品、藥品腐(分隔符)敗變質造成的浪費也占有很大比例。同時因使用過期食品、藥品導致食品中毒和健康事件也常見諸報刊新聞，除了人為假冒偽劣產品因素外，因包裝材料的阻隔防護失效也有很大關系。

阻隔性能，是對包裝材料關于某滲透對象滲透能力的評估，其是考量包裝材料的一項重要指標，也是包裝材料必須具備的一種基本功能，尤其是食品、藥品等對包裝材料阻隔性的要求更高，這類包裝材料需要具有高阻隔性能，以阻止氧氣、水蒸氣、微生物、酸堿腐蝕性溶劑等物質的滲入，同時起到防污、防潮的特點，維持包裝內部環境穩定，保護內容物，從而延長食品、藥品等內裝物的貨架期、保質期。

因此，對食品、藥品等包裝材料的阻隔性能進行研究，進而選擇合適的包裝材料就顯得尤為重要。研究食品、藥品等包裝材料的阻隔性能通常要對其透過率進行測試，從而得到各項阻隔性能參數。

測試儀器

一、氣體透過率測試儀

氣體透過率測試儀，又稱氣體滲透率測試儀，基于壓差法的測試原理，專業用于薄膜試樣的氣體透過率測試儀，適用于塑料薄膜、復合膜、高阻隔材料、片材、金屬箔片、橡膠、輪胎氣密性、滲透膜等在各種溫度下的氣體透過率、溶解度系數、擴散系數、滲透系數的測定。

1.GPT-203壓差法氣體滲透儀基于壓差法的測試原理，三腔單獨測試，是一款專業用于薄膜、片材等試樣的氣體透過率測試儀。可同時測定試樣的氣體透過量和氣體透過系數；可滿足三個測試腔完全單獨測試；寬范圍、高精度溫濕度控制，滿足各種試驗條件下的測試。

2.GPT-201H壓差法氣體滲透儀基于壓差法的測試原理，是一款專業用于薄膜、片材等試樣的氣體透過率測試儀。可同時測定試樣的氣體透過量和氣體透過系數；提供比例、模糊模式和時間模式三種試驗過程判斷模式；測試量程可根據需要進行擴展，滿足大透過率測試的要求。

二、水蒸氣透過率測試儀

透濕儀，別名透濕性測試儀、水蒸氣透過率測試儀、水汽透過率測定儀。濟南賽成儀器研發生產的水蒸氣透過率測試儀，適用于塑料薄膜、復合膜等膜、片狀材料及塑料、橡膠、紙質等材料的瓶、袋等包裝容器的水蒸氣透過率的測定。

WPT-304 水蒸氣透過率測試儀基于杯式法測試原理，是一款專業用于薄膜試樣的水蒸氣透過率測試儀，單次試驗測試4個試樣，過程全自動化，透濕杯升降稱量由電缸穩定控制，數據準確可靠；4個透濕杯均可進行單獨試驗，試驗過程互不干擾，試驗結果單獨顯示。

WPT-301 水蒸氣透過率測試儀基于杯式法測試原理，是一款專業用于薄膜試樣的水蒸氣透過率測試儀，單次試驗測試1個試樣，過程全自動化，透濕杯升降稱量由電缸穩定控制，數據準確可靠；創新循環除濕系統，有效防止透濕杯上方濕度梯度的形成，保證測試的準確性。

WPT-203水蒸氣透過率測試儀基于紅外法測試原理，為中、高阻隔性材料提供寬范圍、高效率的水蒸氣透過率檢測，適用于塑料薄膜、復合膜等膜、片狀材料與健康、建材領域等多種高阻隔材料的水蒸氣透過率的測定。三個測試腔完全單獨，可同時測試三種相同或不同的試樣；獨特的測試結構，三個腔在同一溫濕度下進行測試，確保不同測試腔的測試條件的一致性。

測試原理

一、氣體透過率測試儀

壓差法：將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

二、水蒸氣透過率測試儀

稱重法：在一定的溫度下，使試樣的兩側形成一特定的濕度差，水蒸氣透過透濕杯中的試樣進入干燥的一側，通過測定透濕杯重量隨時間的變化量，從而求出試樣的水蒸氣透過率等參數。

紅外傳感器法：將待測試樣裝夾在恒溫的干、濕腔之間，試樣兩側存在一定的濕度差，由于濕度梯度的存在，水蒸氣會從高濕腔向低濕腔擴散，在低濕腔，水蒸氣被載氣攜帶至紅外傳感器，進入傳感器時會產生同比例的電信號，通過對傳感器電信號的分析計算，從而得到試樣的水蒸氣透過率和透濕系數。

濟南賽成儀器一直致力于為大部分國家客戶提供高性價比的整體解決方案，公司的核心宗旨就是持續創新，打造高精尖檢測儀器，滿足行業內不同客戶的品控需求，期待與行業內的企事業單位增進交流和合作。

賽成儀器，賽出品質，成就未來！

醫用滅菌包裝袋就是為了防止包裝袋里的物品受到細菌污染，一般是全封閉形態，細菌進不去就達到了其效果。一般的滅菌包裝袋是一支或一個裝。

此類包裝由于內置物的特殊性，除了具備包裝的基本性能外，還需符合更高的要求，即可對其進行滅菌和無菌操作，且具有微生物屏障功能，以防止微生物進入并提供無菌防護，滅菌后能在一定期限內維持包裝系統內部的無菌環境。

作用原理及其使用方法：

醫療器械裝進包裝袋（產品），然后封口，進行滅菌消毒，利用包裝袋（產品）透過滅菌因子，不透過細菌的半透析透過性，再進行專業機構蘇州大學醫學檢測所 對EN868的專業檢測后，表明包裝袋（產品）老化阻菌可以達到3至5年。

醫用滅菌包裝袋材料的阻隔性能通常包括兩方面：

1、阻隔環境中的空氣、水蒸氣、微生物等物質自外而內侵入藥品；

2、阻隔藥品中的揮發性組分、脂溶性組分的水蒸氣等自內而外逃逸出藥品。

因此，醫用滅菌包裝袋的阻隔性能是防止微生物進入的重要考察指標。通常醫用滅菌包裝袋中以醫用滅菌包裝袋的氧氣透過量和水蒸氣透過量衡量包裝材料的阻隔性能。

1、醫用滅菌包裝袋的氧氣透過量：將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

測試儀器：賽成儀器自主研發的GPT-203壓差法氣體滲透儀基于壓差法的測試原理，是一款專業用于薄膜試樣的氣體透過率測試儀，適用于塑料薄膜、復合膜、高阻隔材料、片材、金屬箔片在各種溫度下的氣體透過量和氣體透過系數的測定。

2、醫用滅菌包裝袋的水蒸氣透過量：將待測試樣裝夾在恒溫的干、濕腔之間，試樣兩側存在一定的濕度差，由于濕度梯度的存在，水蒸氣會從高濕腔向低濕腔擴散，在低濕腔，水蒸氣被載氣攜帶至紅外傳感器，進入傳感器時會產生同比例的電信號，通過對傳感器電信號的分析計算，從而得到試樣的水蒸氣透過率和透濕系數。

測試儀器：賽成儀器自主研發的WPT-204 水蒸氣透過率測試儀基于紅外法測試原理，為中、高阻隔性材料提供寬范圍、高效率的水蒸氣透過率檢測，適用于塑料薄膜、復合膜等膜、片狀材料與醫療、建材領域等多種高阻隔材料的水蒸氣透過率的測定。

濟南賽成儀器一直致力于為大部分國家客戶提供高性價比的整體解決方案，公司的核心宗旨就是持續創新，打造高精尖檢測儀器，滿足行業內不同客戶的品控需求，期待與行業內的企事業單位增進交流和合作。

賽成儀器，賽出品質，成就未來！

PE、BOPP、PET是三種常普遍應用的包裝材料，其阻隔性能有所不同。本文利用壓差法原理分別測試了上述三種材質相同厚度下的薄膜樣品的氧氣透過量透過量，比較了三種樣品對氧氣的阻隔性能，并介紹了試驗原理、測試設備參數及適用范圍、試驗過程等內容，為不同材料的氣體阻隔性能的研究提供參考。

關鍵詞：PE、BOPP、PET、氧氣透過量、壓差法、壓差法氣體滲透儀、阻隔性能

1、意義

對氣體的阻隔性能是薄膜材料的重要研究領域，根據具體應用的不同，材料的氣體阻隔性能可分為對氧氣、氮氣、二氧化碳、氦氣、水蒸氣、六氟化硫等氣體的阻隔或保存能力，由于氣體的分子直徑、臨界溫度以及氣體分子與材料中的高分子相互作用不同，使得同種氣體分子在不同材料中或不同氣體在同種材料中的滲透能力存在差異。因此，不同氣體在不同材料中的氣體透過量并不相同，即需要根據實際應用對氣體阻隔性能的需求選擇合適的薄膜材料。對包裝材料而言，防止產品氧化是包裝材料的首要任務，其中充氮包裝是實現這一功能的重要措施，所以，對氧氣的阻隔性能是包裝材料阻隔性的重要組成。

2、試驗樣品

本次試驗以三種普遍應用的薄膜材料——聚乙烯(PE)、雙向拉伸聚丙烯(BOPP)、聚對苯二甲酸乙二醇酯(PET)為試驗樣品，分別測試這三種材料的氧氣透過量。

3、試驗依據

通常采用壓差法原理測試不同氣體的透過量，試驗過程依據GB/T 1038-2000《塑料薄膜和薄片氣體透過性試驗方法 壓差法》。

4、試驗設備

因測試三種樣品的氣體透過量，為提高試驗效率，選用三腔單獨的設備VAC-V2壓差法氣體滲透儀進行試驗，該設備由濟南賽成電子科技有限公司

自主研發生產。

4.1 試驗原理

壓差法原理是以當體積、溫度不變時，氣體壓力與氣體量成正比為測試依據。利用裝夾的試樣將設備的測試腔分成上、下兩部分，上腔中充入一定壓力的試驗氣體，下腔的體積固定且已知，并通過抽真空形成低壓環境。試驗時，上腔氣體通過試樣滲透到下腔中，引起下腔中氣壓增加，下腔中的壓力傳感器可實時監測下腔壓力隨滲透時間的增加情況，并據此計算單位時間內滲透過單位面積試樣的氣體量。

4.2 試驗參數

測試范圍：0.1 ~ 10,000 cm3/m2·24h·0.1MPa（常規）

試樣件數：1件

真空分辨率：0.05 Pa

測試腔真空度：<10 Pa

控溫范圍：室溫 ~ 50°C

控溫精度：±0.5°C

試樣尺寸：Φ95 mm

透過面積：33.18 cm2

試驗氣體：O2、N2、CO2等氣體 (氣源用戶自備）

試驗壓力：0.4 MPa ~ 0.6 MPa

接口尺寸：Ф6 mm聚氨酯管

外形尺寸：400 mm (L) × 475 mm (W) × 450 mm (H)

電源：AC 220V 50Hz

凈重：75 kg

5、試驗過程

(1) 用取樣器分別從三種樣品表面裁取3片直徑為97 mm的試樣。在設備的3個測試腔周邊均勻涂抹一層真空油脂，然后依次放置濾紙、試樣，輕輕按壓試樣與測試腔的接觸部位，排除氣泡，夾緊上腔蓋。

(2) 設備連接氧氣氣源。在控制軟件中設置試樣名稱、試樣厚度、試驗溫度、濕度、試驗模式等參數信息，點擊試驗選項，打開真空泵，試驗開始。設備按照設定的參數進行試驗，并在試驗結束后顯示試驗結果。

(3) 三種試樣的氧氣透過量測試完成后，設備連接氮氣氣源，然后設置參數，依次開始氮氣透過量的試驗。

6、試驗結果

PE、BOPP、PET三種樣品的氧氣透過量分別為1603.578 cm3/(m2·24h·0.1MPa)、625.068 cm3/(m2·24h·0.1MPa)、16.953 cm3/(m2·24h·0.1MPa)。

7、結論

本文通過一次試驗、一臺設備分別測試了3種樣品、2種氣體透過量的測試，試驗效率及設備的性價比高，測試結果的準確性好。從試驗結果來看，三種樣品的氧氣透過量、由高到低的順序均為PE、BOPP、PET，說明PET樣品對氣體的阻隔性蕞高，其次為BOPP、PE。

濟南賽成儀器一直致力于為大部分國家客戶提供高性價比的整體解決方案，公司的核心宗旨就是持續創新，打造高精尖檢測儀器，滿足行業內不同客戶的品控需求，期待與行業內的企事業單位增進交流和合作。

賽成儀器，賽出品質，成就未來！

濕巾是用來擦拭皮膚的濕潤的紙巾。市場上的濕巾大致可以分為兩類：一類是本身已經被消毒，但不能消毒其他物品，里面含有護膚的成分，只能做皮膚濕潤保養的。另一類是不僅本身被消毒，而且對別的物品也可起到消毒作用的消毒濕巾，可以用做皮膚擦傷、劃傷等的消毒或殺菌。由于濕巾的方便性已經成為人們生活中的必需品。在選購濕巾產品的時候，包裝的密封性必須要好，不能有漏氣、漏液、破損等現象，推薦選購包裝有密封貼的濕巾。

國家針對濕巾產品頒布了GB/T 27728-2011 濕巾 標準，標準中明確規定了按照GB/T 15171規定對濕巾產品的包裝密封性能進行檢測，可見其檢測的必要性和重要性。

賽成儀器自主研發的MFY-CM密封試驗儀專業適用于產品的密封試驗，通過試驗可以有效地比較和評價軟包裝件的密封工藝及密封性能，是用于對食品、塑料軟包裝、濕巾、制藥、日化等行業理想的密封試驗檢測儀器。

測試方法：

一、試驗樣品

1、試樣應是具有代表性的裝有實際內裝物或其模擬物的軟包裝件。

2、同一批（次）試驗的樣品應不少于3包。

二、濕巾包裝袋密封性檢測方法操作步驟

 1、向真空室內注入清水，高度超過缸蓋上的底層壓板面，將試樣浸入水中，此時試樣的頂面與水面的距離不得低10 mm。為保證密封效果，向密封圈上灑少許水。

2、蓋好真空室的密封蓋，將測試儀上的開關撥至開的位置，調節測試儀的控制調節旋鈕（調節方法見上），觀察真空壓力表，將壓力調節至試驗所需的穩定數值，將測試儀的開關撥至關的位置關閉開關，開始保壓，并計時！

    注：只要保證在試驗期間能觀察到試樣的各個部位的泄漏，一次可以試驗2個或更多的試樣。

    注：所調節的真空度值根據試樣的特性（如所用包裝材料、密封情況等）或有關產品標準的規定確定。

3、抽真空過程中和達到預設真空度后真空保持期間試樣的泄漏情況，視其有無連續的氣泡產生。單個孤立氣泡一般不視為試樣泄漏。

4、儀器上的開關撥至開的位置，消除真空，計時清零，打開密封蓋，取出試驗樣品，將其表面的水擦凈，并觀察包裝袋表面破壞結果。

5、試驗停止后，打開密封蓋，取出試樣，將其表面的水擦凈，開封檢查試樣內部是否有試驗用水滲入。

6 重復3一5步驟，每個樣品測定3個試樣。

濟南賽成儀器一直致力于為大部分國家客戶提供高性價比的整體解決方案，公司的核心宗旨就是持續創新，打造高精尖檢測儀器，滿足行業內不同客戶的品控需求，期待與行業內的企事業單位增進交流和合作。

賽成儀器，賽出品質，成就未來！

一、          概述

1.1、啤酒的穩定性變化原因分析及其影響？

穩定性變異主要由于環境條件中的光照、空氣、溫度和濕度共同作用，導致內容物氣味兒發生變異、包材外觀變色、強度下降等破壞性效果的現象，給產品的質量控制、使用安全和品牌商譽帶來負面影響。啤酒等飲料類產品，內包裝涉及趨向玻璃瓶，包括產品在儲藏、流通和銷售渠道環節都會經歷各類環境因素的影響。因此，研究如何改善配方工藝、包裝設計，找出最優配方，設定最佳儲藏條件，對于保障產品品質和品牌形象至關重要。

1.2、啤酒穩定性變異現象類型總結

1）  變味兒，一定的光照暴露條件下產生stunk異味兒，類似臭雞蛋的味道；

2）  內容物和包裝材料變色、褪色，有效成分功效喪失；

3） 包材強度下降；

4）  耐摩擦性能衰減；

總結：

1）  影響啤酒的色澤、氣味兒、口感；

2）  影響食用安全和品質形象；

1.3、開展穩定性加速方法的應用價值

1）  工藝優化，配方篩選，供應商驗證審核，借助實驗室條件可控的穩定性加速方法，可快速驗證啤酒和包裝材料的耐候性和穩定性，提高供應鏈管理水平；

2）  開展比對試驗，找出性價比最優的工藝配方組合；

3）  快速性：加快產品研發周期，快速再現穩定性變異效果。實驗室穩定性加速方法條件可控，強度可調節，短短幾天幾周即可再現自然老化幾個月甚至幾年的老化效果，大大縮短了產品的開發周期。

二、          實驗室穩定性加速方法

2.1 、Q-SUN Xe-3HSC氙燈老化試驗箱

Q-SUN Xe-3-HSC氙燈老化試驗箱模擬控制光照條件，對溫度和相對濕度做精確控制，配套制冷機可可實現室溫光穩定性測試需要。Q-SUN Xe-3-HSC氙燈試驗箱提供一個標準可校準可重復的試驗環境，強度可調節設定，參數可校準，校準溯源至NIST美國國家標準與技術研究院，CNAS認可，上海實驗室有A2LA認證實驗室，可提供樣品測試和校準溯源服務。

2.2、穩定性加速方法參考標準

ASTM G155-05a 用于非金屬材料暴露的氙燈測試設備

GBT 16422.2塑料 實驗室光源暴露試驗方法 氙弧燈

ISO   4892-2非金屬材料實驗室光源暴露試驗方法 氙弧燈

三、          測試方法

3.1、模擬戶外環境條件：

方法A：Daylight 戶外日光濾片，模擬戶外直射太陽光，監控300nm-400nm監控光強，控制黑標溫度和箱內空氣溫度，相對濕度及水噴淋控制。

3.2、模擬室內環境：

方法B：模擬窗玻璃太陽光光譜，監控420nm波長處光強，控制IBP黑標溫度、箱內空氣溫度，相對濕度條件。

3.3、穩定性評估

1）、內容物：分析啤酒內容物的EBC（歐洲釀酒協會顏色指數）啤酒指數、ASBC (美國釀造家協會顏色指數)，430nm和700nm波長的透光率、stunk指數；

2）、包裝：DE*色差法

保鮮膜是一種塑料包裝制品，通常以乙烯為母料通過聚合反應制成，主要用于微波爐食品加熱、冰箱食物保存、生鮮及熟食包裝等場合，在家庭生活、超市賣場、賓館飯店及工業生產的食品包裝領域都有廣泛應用。保鮮膜是人們用于保鮮食品的塑料包裝制品，可伴隨微波爐食物加熱、存放食物至冰箱，因此要求其對氧氣的透過性較高。本文利用賽成儀器自主研發的GPT-203壓差法氣體滲透儀測試PE保鮮膜對外界氧氣阻隔性能，并詳述了試驗過程及試驗原理、設備參數等內容，企業在選擇氧氣透過性能試驗設備及測試方法時可加以參考。

檢測標準

國內有關軟塑包裝材料的氧氣透過率的測試方法主要為壓差與法庫侖計法（即等壓法），參考的方法標準分別為GB/T 1038 《塑料薄膜和薄片氣體透過性試驗方法 壓差法》與GB/T 19789 《包裝材料 塑料薄膜和薄片氧化透過性試驗 庫倫計檢測法》。本文以壓差法為原理進行測試，參考標準為GB/T 1038。

試驗設備

濟南賽成電子科技有限公司自主研發設計的GPT-203壓差法氣體滲透儀。

測試原理

GPT-203采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

試驗過程

(1) 用取樣器裁取尺寸Φ97 mm樣品3片。

(2) 將3片試樣分別裝夾在設備的3個測試腔上。

(3) 設置試樣名稱、試樣厚度、試驗溫度、試驗濕度等參數。

(4) 啟動真空泵。

(5) 點擊“開始試驗”選項，試驗開始，儀器自動計算并顯示試驗結果。

濟南賽成儀器一直致力于為大部分國家客戶提供高性價比的整體解決方案，公司的核心宗旨就是持續創新，打造高精尖檢測儀器，滿足行業內不同客戶的品控需求，期待與行業內的企事業單位增進交流和合作。

賽成儀器，賽出品質，成就未來！

鴨脖是一種高蛋白、低脂肪食品，具有益氣補虛，養顏美容等功效，鮮香味美，是一種老少皆宜的休閑食品。鴨脖豐富的營養成分，也對包裝材料的阻隔性提出了嚴苛的要求，若包裝材料的阻氧性較低，氧氣透過率大，則包裝的鴨脖接觸到的氧氣量較多，易出現發霉、脹袋、異味等質量問題。

目前，常見鴨脖大部分采用鋁塑復合膜包裝，對于這類含有鋁箔類的包裝材料而言，由于鋁箔材質的存在而具有不耐揉搓的特點，即在外力的作用下易出現折痕、小孔等缺陷，引起阻隔性的降低，因此針對鋁塑復合膜、鍍鋁膜塑料復合膜類材料的阻氧性，不僅應關注其未揉搓前的氧氣透過率，還應關注其揉搓后的氧氣透過率。

目前，國內有關軟塑包裝氧氣透過率的檢測標準有GB/T 1038-2000《塑料薄膜和薄片氣體透過性試驗方法壓差法》、GB/T 19789-2005《包裝材料塑料薄膜和薄片氧氣透過性試驗庫侖計檢測法》等。賽成儀器測試選用某品牌鴨脖鋁塑復合膜包裝袋，試驗儀器選用了新研發生產的C230H氧氣透過率測試系統進行檢測試驗。

1、測試原理

GPT-201H采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

2、試驗過程

(1) 用取樣器裁取尺寸Φ97 mm樣品3片。

(2) 將3片試樣分別裝夾在設備的3個測試腔上。

(3) 設置試樣名稱、試樣厚度、試驗溫度、試驗濕度等參數。

(4) 啟動真空泵。

(5) 點擊“開始試驗”選項，試驗開始，儀器自動計算并顯示試驗結果。

3、測試儀器

GPT-201H壓差法氣體滲透儀基于壓差法的測試原理，是一款專業用于薄膜試樣的氣體透過率測試儀，適用于塑料薄膜、復合膜、高阻隔材料、片材、金屬箔片在各種溫度下的氣體透過量和氣體透過系數的測定。

3.1、技術指標

測試范圍：0.1 ~ 10,000 cm3/m2·24h·0.1MPa（常規）

試樣件數：1件

真空分辨率：0.05 Pa

測試腔真空度：<10 Pa

控溫范圍：室溫 ~ 50°C

控溫精度：±0.5°C

試樣尺寸：Φ95 mm

透過面積：33.18 cm2

試驗氣體：O2、N2、CO2等氣體 (氣源用戶自備）

試驗壓力：0.4 MPa ~ 0.6 MPa

接口尺寸：Ф6 mm聚氨酯管

外形尺寸：400 mm (L) × 475 mm (W) × 450 mm (H)

電源：AC 220V 50Hz

凈重：75 kg

濟南賽成儀器一直致力于為大部分國家客戶提供高性價比的整體解決方案，公司的核心宗旨就是持續創新，打造高精尖檢測儀器，滿足行業內不同客戶的品控需求，期待與行業內的企事業單位增進交流和合作。

賽成儀器，賽出品質，成就未來！

冷凍真空包裝袋被廣泛應用，比如：核桃仁、牛肉、羊肉、湯圓、水餃等等。這些我們在超市也是隨處可見的。在生活中，越來越多冷凍食品選擇真空包裝袋包裝，主要目的就是保質保鮮。尤其是阻隔性能的檢測（氣體透過量測試與水蒸氣透過量測試），直接關系到保質期。

真空包裝袋阻隔性能測試

阻隔性是針對對包裝材料關于某滲透對象滲透能力的評估，其是考量包裝材料的一項重要指標，也是包裝材料必須具備的一種基本功能，尤其是食品對包裝材料阻隔性的要求更高，這類包裝材料需要具有高阻隔性能，以阻止氧氣、水蒸氣、微生物、酸堿腐蝕性溶劑等物質的滲入，同時起到防污、防潮的特點，維持包裝內部環境穩定，保護內容物，從而延長食品的貨架期、保質期。

測試原理

氣體透過量測試：采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

水蒸氣透過量測試：采用透濕杯稱重法測試原理，在一定的溫度下，使試樣的兩側形成一特定的濕度差，水蒸氣透過透濕杯中的試樣進入干燥的一側，通過測定透濕杯重量隨時間的變化量，從而求出試樣的水蒸氣透過率等參數。

阻隔性能測試儀推薦：

氣體透過量測試：GPT-203壓差法氣體滲透儀基于壓差法的測試原理，是一款專業用于薄膜試樣的氣體透過率測試儀，適用于塑料薄膜、復合膜、高阻隔材料、片材、金屬箔片在各種溫度下的氣體透過量和氣體透過系數的測定。

水蒸氣透過量測試：WPT-304 水蒸氣透過率測試儀基于杯式法測試原理，是一款專業用于薄膜試樣的水蒸氣透過率測試儀，適用于塑料薄膜、復合膜等膜、片狀材料與健康、建材領域等多種材料的水蒸氣透過率的測定。通過水蒸氣透過率的測定，達到控制與調節材料的技術指標，滿足產品應用的不同需求。
